Экономичное руководство по волоконно-лазерной маркировке для мелкосерийного производства

Мелкосерийное производство представляет собой уникальный баланс для владельцев магазинов. Вам необходимо оборудование, достаточно прочное для ежедневного использования. Однако вам также нужны машины, достаточно доступные по цене, чтобы оправдать небольшие объемы производства. Стандартные промышленные лазеры требуют огромного первоначального капитала. И наоборот, дешевые граверы-любители часто нарушают сроки производства.

Найти правильный баланс сложно. Вам придется разобраться в бесчисленных спецификациях оборудования. Перерасход задерживает возврат инвестиций на годы. Недорасходы могут привести к нестабильным оценкам и постоянным простоям оборудования.

Данное руководство предоставляет четкую основу для выбора подходящего оборудования. Мы рассмотрим требования к питанию, форм-факторы и основные внутренние компоненты. Вы узнаете, как выбрать надежную систему для металлов и твердых пластиков. Мы гарантируем, что вы сделаете это, не жертвуя качеством компонентов.

Ключевые выводы

• Для мелкосерийного производства волоконные лазеры мощностью 20 и 30 Вт предлагают оптимальное сочетание скорости, глубины и бюджета.
• Разница между надежной экономичной машиной и рискованной обузой заключается в трех компонентах: лазерном источнике, гальванической головке и плате управления.
• Компактные и мини-формы уменьшают занимаемую площадь, но требуют тщательного учета ограничений по дымоотводу и высоте фокуса.
• Оценка совокупной стоимости владения (TCO) должна включать совместимость программного обеспечения, запасные части и техническую поддержку.

Оценка оперативных потребностей для небольших партий продукции

Каждое предприятие по-своему определяет мелкосерийное производство. Мы должны сопоставить ваши ежедневные объемы производства с конкретными рабочими циклами оборудования. Обработка от 50 до 500 единиц в день требует стабильной системы. Вам не нужна машина, предназначенная для автоматизированных сборочных линий, работающих круглосуточно и без выходных. Однако вам абсолютно необходима система, способная непрерывно работать в течение нескольких часов без перегрева. Высококачественная маркировочная машина с волоконным лазером легко соответствует требованиям среднего рабочего цикла.

Гибкость имеет огромное значение в мелкосерийном производстве. Скорее всего, вы будете менять детали несколько раз в день. Ваша машина должна поддерживать быструю регулировку фокуса. Вам нужна интуитивно понятная колонна по оси Z, чтобы быстро адаптировать детали различной высоты. Простая интеграция приспособлений – еще один решающий фактор. Если ваши операторы потратят двадцать минут на выравнивание детали с точностью до десяти секунд, вы потеряете деньги. Выберите кровать для рабочего места со стандартными резьбовыми отверстиями. Это позволяет вам прикручивать специальные приспособления для выравнивания, напечатанные на 3D-принтере.

Вы также должны сбалансировать доступное пространство с потребностями вывода. Площадь помещения стоит денег. Заблаговременно оцените ограничения, связанные с площадью вашего объекта. Если вы управляете небольшим механическим цехом, массивный отдельный шкаф тратит ценные квадратные метры. И наоборот, крошечный настольный блок может ограничить ваши возможности по маркировке более крупных компонентов. Пусть ваша самая большая общая часть определяет минимальные требования к корпусу.

Выбор мощности: 20 Вт против 30 Вт для экономичной машины для лазерной маркировки

Выходная мощность напрямую влияет на скорость и глубину маркировки. Выбор правильной мощности обеспечивает эффективность без лишних затрат капитала. Вы должны понимать практические различия между источниками питания начального и среднего уровня.

Волоконные лазеры мощностью 20 Вт (базовый уровень)

Устройство мощностью 20 Вт служит основным инструментом для обработки поверхностей. Обеспечивает превосходные результаты высококонтрастной маркировки поверхностей. Вы можете эффективно отжигать металлы, создавать четкие штрих-коды и гравировать текст на плоских поверхностях. Этот уровень мощности хорошо взаимодействует с анодированным алюминием, латунью и углеродистой сталью.

Однако вы должны принять определенные ограничения. Время цикла значительно увеличивается при обработке сложной графики. Источнику мощностью 20 Вт не хватает грубой силы, необходимой для глубокой гравировки. Если вам необходимо удовлетворить строгие требования к глубине аэрокосмической отрасли, машина мощностью 20 Вт будет непростым решением. Это требует слишком большого количества проходов, что замедляет весь пакетный запуск.

Волоконные лазеры мощностью 30 Вт (универсальный стандарт)

Мы часто рекомендуем использовать источник мощностью 30 Вт. Он служит универсальным стандартом для экономичной машины для лазерной маркировки . Система мощностью 30 Вт обеспечивает более высокую пропускную способность по всем направлениям. Вы получаете легкую гравировку на более твердых металлах гораздо быстрее. Нержавеющая сталь и титан прекрасно реагируют на обработку мощностью 30 Вт. Вы также получаете более стабильное качество кромки на более толстых линиях.

Логика затрат и выгод однозначно отдает предпочтение варианту мощностью 30 Вт. Обычно это лишь немного дороже, чем система мощностью 20 Вт. Эта предельная разница в цене обеспечивает максимальную отдачу от инвестиций для небольших партий различной продукции. Вы покупаете гибкость.

Почему следует избегать чрезмерных уточнений

Многие покупатели ошибочно полагают, что чем больше мощность, тем лучше. Они сразу смотрят на машины мощностью 50 Вт или 100 Вт. Это обычная ловушка. Система мощностью 50 Вт — это ненужные затраты капитала для простой сериализации деталей. Высокая мощность может деформировать тонкие материалы. Он также сжигает некоторые твердые пластмассы вместо того, чтобы менять их цвет. Придерживайтесь мощности 20 Вт или 30 Вт, если только вы не выполняете строго глубокую гравировку по металлу.

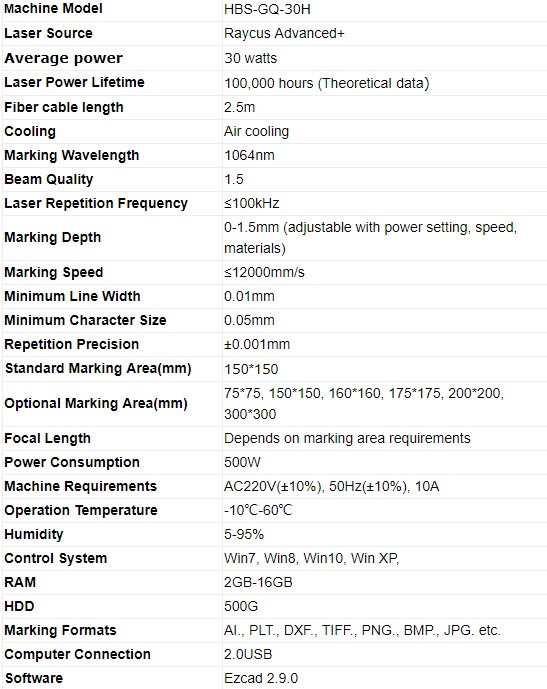

Матрица применения лазерной энергии

Форм-фактор: стандартная и мини-машина для лазерной маркировки

Физическая конструкция вашего оборудования определяет, где и как вы можете его использовать. Вы должны выбрать форм-фактор, соответствующий планировке вашего предприятия и протоколам безопасности.

Настольные и сплит-машины

Стандартные настольные устройства доминируют в производственном цеху. Они имеют сплит-дизайн. Лазерный источник находится в отдельном блоке управления. Маркировочная головка крепится к независимой опоре оси Z.

Такое разделение дает явные преимущества:

• Вы можете настроить рабочую станцию ​​так, чтобы она соответствовала неудобным пространствам.
• Вы можете легко расположить маркировочную головку над большими и тяжелыми деталями.
• Техническое обслуживание становится проще, поскольку внутренние компоненты легко доступны.
• Вы можете интегрировать маркировочную головку непосредственно на небольшую конвейерную ленту.

Мини-форм-фактор

Мини -машина для лазерной маркировки объединяет все в одном шасси. Эти ультракомпактные устройства объединяют источник питания и оптику в одном корпусе. Они очень портативны. Мы видим, что они широко используются ювелирами, небольшими механическими мастерскими и станциями контроля качества.

Вы должны взвесить компромиссы. Мини-станки имеют ограниченную высоту по оси Z. Вам будет сложно отметить высокие компоненты. Они также имеют меньшую площадь маркировки. Их линзы обычно имеют поле зрения 110x110 мм. Если вы отмечаете только небольшие серийные номера, этот форм-фактор работает идеально.

Закрытые и открытые системы классов

Соблюдение техники безопасности требует пристального внимания. Рабочие помещения с открытым полом часто диктуют определенные классы безопасности. Аппарат открытого типа соответствует классу лазерной безопасности 4. Вы должны обеспечить операторов специальными защитными очками. Вы также должны контролировать окружающую среду, чтобы предотвратить случайное воздействие.

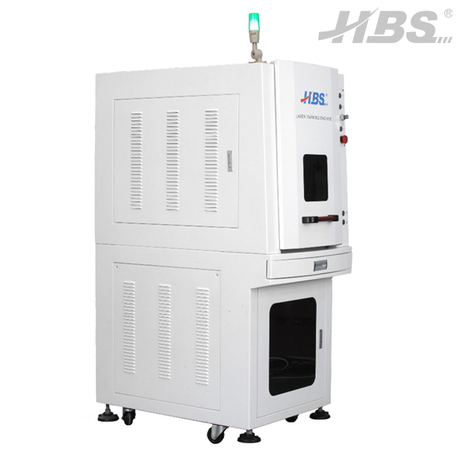

Закрытые машины соответствуют стандарту безопасности класса 1. В них имеются заблокированные двери и тонированные смотровые окна. Если вы работаете в среде смешанного использования, закрытая система предотвращает угрозы безопасности. Однако корпуса ограничивают максимальный физический размер деталей, которые можно обрабатывать.

Проверка компонентов: как проверить экономичную систему

Бюджетная цена не должна означать плохое качество сборки. Вы должны проверить внутренние компоненты. Три основных компонента определяют срок службы и точность вашего оборудования.

1. Осмотрите источник лазера: источник генерирует луч. Вы должны различать авторитетные бренды среднего уровня и небрендовые дженерики. Ищите такие имена, как Raycus, MAX или JPT. Эти производители создают надежные твердотельные источники. Ожидаемый срок службы составляет до 100 000 часов. Избегайте машин, на которых указаны «нестандартные» источники питания или источники питания других производителей.
2. Проверьте гальвосканер: гальвоголовка содержит зеркала с электроприводом. Эти зеркала направляют лазерный луч. Дешевые сканеры вызывают огромное разочарование. Они создают изогнутые прямые линии. Они обеспечивают непостоянную глубину гравировки. Они также страдают от теплового дрейфа во время непрерывной работы. Когда дешевый сканер нагревается, расположение метки смещается от центра. Спросите продавца о марке Galvo. Ищите высокоскоростные цифровые гальванометры вместо устаревших аналоговых версий.
3. Проверьте плату управления. Плата управления преобразует ваш цифровой проект в движения машины. Вам потребуются оригинальные платы EZCAD2 или EZCAD3. Многие продавцы со скидкой устанавливают платы с пиратским программным обеспечением. Пиратское программное обеспечение представляет серьезную угрозу. Это предотвращает обновления операционной системы. Ему также не хватает поддержки драйверов для современных интеграций. Если позже вы захотите добавить базовую ножную педаль ввода-вывода, пиратская плата, скорее всего, выйдет из строя.

Реалии реализации и логистика поддержки

Приобретение машины – это только первый шаг. Вы должны быть готовы к оперативным реалиям. Внедрение нового оборудования требует планирования среды, обучения и постоянной технической поддержки.

Требования к дымоудалению

Лазерная маркировка испаряет материал. Вы должны немедленно принять во внимание удаление дыма. Маркировка металлов создает мелкую металлическую пыль. Маркировка пластика выделяет токсичные летучие органические соединения (ЛОС). Оба представляют серьезную опасность для органов дыхания ваших операторов.

Вы не можете просто выпустить эти пары в переполненный цех. Вы должны интегрировать надлежащую вентиляцию. Мы рекомендуем приобрести автономный вытяжной вентилятор, оснащенный фильтрами HEPA и активированным углем. Учитывайте этот аксессуар на начальном этапе планирования. Эксплуатация без экстракции повреждает линзу машины и подвергает опасности ваш персонал.

Кривая обучения операторов

Полупроводниковое оборудование отличается высокой надежностью, но не требует автоматической настройки. Вы должны выделить время, чтобы ваша команда освоила программное обеспечение. Операторы должны научиться устанавливать точные фокусные расстояния. Если лазер не в фокусе на два миллиметра, маркировка не удастся.

Ваша команда также должна изучить стили штриховки. Штриховка определяет, как лазер заполняет сплошной текст. Разные материалы требуют разного межстрочного интервала и углов. Создание надежной библиотеки параметров материалов требует проб и ошибок. Документирование настроек скорости, мощности и частоты для каждого материала обеспечивает повторяемость успеха партии.

Уровни гарантии и поддержки

Внимательно оцените соглашения об уровне обслуживания поставщиков. За более низкими первоначальными затратами часто скрывается ужасная послепродажная поддержка. Если плата управления выйдет из строя, вам потребуется быстрая замена. Поставщики, предлагающие нулевую поддержку по устранению неполадок, продлят время простоя с дней до недель.

Задайте потенциальным поставщикам конкретные логистические вопросы. Есть ли у них запасные линзы на внутреннем рынке? Можете ли вы связаться с англоговорящим техническим специалистом в рабочее время? Уровень гибкой поддержки сэкономит вам бесчисленные часы производственных задержек. Отдавайте предпочтение поставщикам, предлагающим как минимум двухлетнюю гарантию на основной источник питания.

Логика составления короткого списка и следующие шаги

Выбор подходящего оборудования требует структурированного подхода. Вы должны согласовать свою производственную реальность с возможностями оборудования. Выполните следующие практические шаги, чтобы принять окончательное решение о закупках.

Заключение

• Подберите источник питания к самому твердому материалу. Используйте 30 Вт для нержавеющей стали и титана и оставьте 20 Вт для алюминия и пластика.
• Для обработки крупных деталей выберите стандартный раздельный станок. Выбирайте мини-блок строго для мелких комплектующих и ограниченного рабочего пространства.
• Требуйте надежных внутренних компонентов. Настаивайте на использовании оригинальных плат управления и фирменных источников питания, чтобы обеспечить долговечность.
• Внедряйте удаление дыма с первого дня. Защитите своих операторов и оптику вашего оборудования от мусора в воздухе.

Образец требования к тестированию

Никогда не приобретайте оборудование, основываясь исключительно на маркетинговых брошюрах. Вы должны посоветовать отделу закупок отправить поставщику конкретные материалы-основы. Запросите знак проверки концепции перед оформлением заказа на поставку. Продавцы с радостью предоставят видео обработки именно вашей детали. Они также должны вернуть маркированный образец для вашего физического осмотра.

Следующее действие

Примите незамедлительные меры в своем цехе уже сегодня. Определите внутренние максимальные размеры детали. Рассчитайте необходимую дневную пропускную способность. Используйте эти два показателя, чтобы мгновенно сузить список поставщиков. Исключите любую машину, у которой отсутствует необходимый зазор по оси Z или рабочий цикл.

Часто задаваемые вопросы

Вопрос: Может ли экономичный волоконный лазер маркировать пластик?

О: Да, но только определенных типов. Волоконные лазеры исключительно хорошо работают с твердыми темными пластиками, такими как ABS, PEEK и поликарбонат (ПК). Луч вступает в реакцию с углеродом в этих пластиках, создавая высококонтрастную отметку. Однако они не могут маркировать прозрачный пластик, акрил или мягкий силикон. Лазер просто проходит сквозь эти материалы или плавит их. Для прозрачных подложек вам понадобится источник УФ или CO2.

Вопрос: Каков график технического обслуживания оптоволоконного мини-лазера?

Ответ: Твердотельные машины практически не требуют обслуживания. В них отсутствуют расходные детали, такие как водоохладители или газовые трубки. Основное техническое обслуживание включает в себя протирание фокальной линзы F-тета абсолютным этанолом и бумагой для линз каждую неделю. Кроме того, вы должны ежемесячно заменять предварительные фильтры в вытяжном устройстве. Помимо обеспечения чистоты рабочего пространства, машина не требует внутренней калибровки.

Вопрос: Нужна ли мне поворотная ось для мелкосерийного производства?

О: Поворотная ось понадобится только в том случае, если вы обрабатываете цилиндрические детали. Если в ваши партии входят стаканы, трубы, кольца или цилиндрические инструменты, роторный инструмент строго необходим. Он вращает деталь синхронно с лазером, чтобы предотвратить растягивание текста. Для установки поворотного устройства требуется совместимая плата управления, что немного увеличивает ваш первоначальный бюджет.

Вопрос: Как интегрировать сканер штрих-кода с программным обеспечением для маркировки бюджета?

О: Оригинальное программное обеспечение EZCAD упрощает этот процесс. Вы можете использовать стандартные USB-сканеры штрих-кодов, использующие входы эмуляции клавиатуры. Когда вы сканируете проездной документ, сканер вводит строку непосредственно в переменное текстовое поле EZCAD. Это приводит к тому, что машина мгновенно генерирует соответствующий серийный номер или QR-код. Это предотвращает ошибки при вводе вручную во время пакетного запуска.
