Настольный или крупноформатный станок для маркировки волоконным лазером: какой из них подойдет для ваших деталей?

Инвестиции в промышленное лазерное оборудование требуют баланса между доступной площадью и конкретными размерами деталей. Вы также должны тщательно учитывать свой ежедневный объем производства. Покупка машины недостаточной мощности приводит к немедленным затруднениям в рабочем процессе. Операторам сложно загрузить неудобные детали. Это напрямую приводит к увеличению количества брака и потерь материалов. И наоборот, чрезмерная спецификация вашего оборудования приводит к потере ценной площади объекта. Это без необходимости связывает важнейший операционный капитал.

Идеальный выбор машины эффективно устраняет разрыв между самым большим физическим компонентом и ограничениями вашего рабочего пространства. Он плавно обеспечивает требуемую пропускную способность. Вы можете запускать отдельные элементы с индивидуальными настройками. Вы можете обрабатывать массивные лотки из одинаковых деталей. Ваше оборудование должно эффективно справляться с этими конкретными требованиями. В этом руководстве подробно рассматриваются оба распространенных формата оборудования. Мы сравним их технические возможности и изучим реальные реалии реализации. Вы получите четкую основу для подбора нужного размера машины в соответствии с вашими производственными потребностями.

Ключевые выводы

• Размер детали является основным ограничением: зазор по оси Z и максимальное фокальное поле определяют, является ли настольная система или широкоформатная система жизнеспособной.
• Пакетирование в сравнении с потоком единичных изделий: Настольные устройства превосходно справляются с маркировкой отдельных изделий при большом количестве смешанных партий и небольших объемах (HMLV). Крупноформатные системы необходимы для пакетирования лотков в больших объемах.
• Рабочее пространство и возможности. Настольный волоконный лазерный маркер подходит для существующих рабочих столов, но не имеет закрытой защиты для автоматизированных линий большого объема.
• Скрытые затраты на внедрение: при окончательном расчете рентабельности инвестиций необходимо учитывать вытяжку оборудования (вытяжку дыма), изготовление приспособлений и ограничения фокусных линз.

Формулирование решения: почему формат станка определяет эффективность производства

Формат машины напрямую влияет на время цикла вашего оператора. Ручная загрузка и разгрузка отнимают ценные производственные минуты. Небольшая станция требует тщательного ручного выравнивания каждого отдельного элемента. Более крупная станция позволяет операторам загружать массивный лоток один раз. Затем операторы могут выполнять другие задачи, пока лазер автоматически обрабатывает пятьдесят деталей. Выбранный вами формат диктует этот ежедневный трудовой ритм.

Мы должны тщательно проверять реалии фокального поля. Размер машины сильно ограничивает возможности использования линз F-theta. Небольшие машины обычно имеют стандартное фокусное поле 110x110 мм. Им не хватает физического расстояния, необходимого для линз большего размера. Промышленные платформы легко поддерживают поля размером 300х300 мм. Они поддерживают необходимое расстояние между лазерной головкой и поверхностью стола. Это структурное различие определяет максимальную площадь маркировки за один проход.

Зазор по оси Z остается критическим ограничением. Высота детали вынуждает многих покупателей отказываться от меньших единиц. Вы можете нанести относительно небольшой логотип на массивный блок двигателя. Размер логотипа соответствует небольшому объективу. Однако огромная высота блока двигателя требует значительного вертикального зазора. Вы не можете втиснуть высокие детали под короткие колонны оси Z.

Готовность к автоматизации существенно различается в зависимости от платформы. Ручные автономные станции прекрасно подходят для простых операций. Современные заводы часто требуют расширенной интеграции. Для частичной подачи они используют роботизированные руки. Они интегрируют лазеры непосредственно над движущимися конвейерами. Модернизированные форматы обеспечивают жесткие рамки и цифровые порты ввода-вывода, необходимые для таких автоматизированных настроек.

Настольный волоконный лазерный маркер: возможности и ограничения

Маленькие лазерные системы обеспечивают исключительную ценность для конкретных приложений. Настольный волоконный лазерный маркер отлично справляется с детальными и высокоточными задачами. Они отлично служат ювелирам. Производители медицинских инструментов ежедневно используют их для получения уникальных кодов идентификации устройства (UDI). Небольшие мастерские полагаются на них при настройке электронных компонентов и небольших ручных инструментов.

Эти подразделения предлагают удивительно низкий барьер для входа. Стратегии размещения и развертывания остаются невероятно простыми. Вы можете разместить их на существующих стандартных верстаках. Они не требуют армированного перекрытия. Они подключаются непосредственно к стандартным розеткам на 110 В или 220 В. Вы обходите дорогостоящую модернизацию электрооборудования. Бригады технического обслуживания могут настроить их за считанные минуты.

Бюджетные ограничения часто определяют решение о покупке. Более низкие первоначальные капитальные затраты делают эти объекты очень привлекательными. Владельцы малого бизнеса легко оправдывают инвестиции. Крупные заводы используют их для второстепенных операций. Они не допускают выполнения мелких работ на своих дорогостоящих автоматизированных линиях с большим объемом производства. Такой подход максимизирует общую эффективность предприятия, не нарушая при этом строгих бюджетных ограничений.

Перед покупкой вы должны понять их критические ограничения. Мы наблюдаем несколько распространенных точек сбоя, когда покупатели неправильно понимают свои возможности.

• Невозможность обработки негабаритных сборок. Вы не сможете разметить неудобные детали без специализированных, часто дорогих, нестандартных поворотных осей.
• Строгие ограничения на регулировку фокусной высоты. Высокие детали просто не поместятся под лазерную головку.
• Узкие места ручной подачи деталей. Операторы должны загружать каждую деталь индивидуально. Такое ручное управление серьезно ограничивает производительность при более высоких масштабах производства.

Широкоформатная лазерная маркировочная машина: когда модернизация не подлежит обсуждению

Промышленное производство требует мощных решений. Широкоформатная лазерная маркировочная машина справляется с задачами, с которыми меньшие агрегаты просто не справятся. Производители автомобилей используют их для изготовления больших панелей кузова. Литейные предприятия используют их для изготовления тяжелых литых металлических деталей. Аэрокосмические предприятия ежедневно маркируют длинные алюминиевые профили. Эти приложения представляют собой их основные варианты использования.

Возможности пропускной способности и пакетной обработки определяют их истинную ценность. Операторы загружают специальные приспособления, содержащие пятьдесят или более компонентов. Они нажимают старт и уходят. Машина непрерывно работает по всему лотку. Это освобождает время оператора для контроля качества или выполнения второстепенных задач. Пакетная обработка значительно сокращает время цикла изготовления каждой детали.

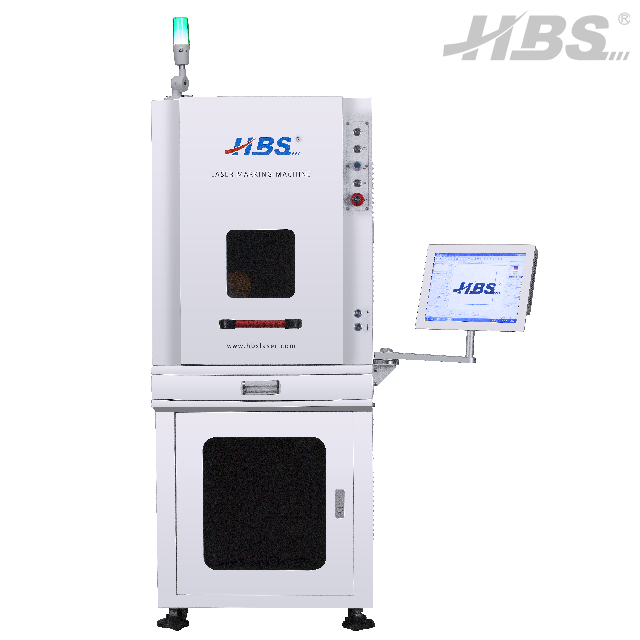

Соображения безопасности и соответствия требованиям требуют использования закрытых систем на загруженных предприятиях. Большие форматы часто имеют полностью закрытые лазерные защитные кожухи класса 1. Эти кожухи защищают находящихся рядом рабочих от паразитного лазерного излучения. Они соответствуют строгим требованиям OSHA. Системы с открытым гальваническим приводом представляют неприемлемый риск в условиях многосменного производства с интенсивным движением транспорта.

Несмотря на свою мощь, они имеют критические ограничения.

• Требования к выделенной площади. Вам необходимо выделить значительные квадратные метры. Установка требует более сложного логистического планирования и оборудования.
• Неэффективность капитала на мелких деталях. Использование промышленной кровати исключительно для мелких предметов приводит к пустой трате ресурсов. Это без необходимости продлевает период восстановления капитала.
• Более высокая стоимость замены. Специализированная крупноформатная оптика и сверхмощные моторы при повреждении обходятся существенно дороже.

Основные критерии оценки: соответствие машины вашему производственному цеху

Физическая геометрия детали (размер и вес)

Вы должны рассчитать точные максимальные размеры вашей самой большой предполагаемой детали. Точно измерьте X (длину), Y (ширину) и Z (высоту). Вес играет не менее важную роль. Настольные столы прекрасно поддерживают легкие предметы. Тяжелые промышленные детали разрушают небольшие алюминиевые основания. Им требуется толстая структурная целостность кровати большого формата.

1. Измерьте самую высокую часть, чтобы определить минимальную высоту колонны по оси Z.
2. Измерьте самую широкую часть, чтобы корпус машины не мешал установке.
3. Взвесьте самую тяжелую сборку, чтобы подтвердить грузоподъемность стола.

Требуемая площадь маркировки в зависимости от мощности лазера

Физика определяет, как работают маркировочные поля. Для больших полей маркировки требуются линзы с более длинным фокусным расстоянием. Эти более длинные линзы распространяют лазерную энергию на гораздо более широкую область. Они уменьшают концентрированную плотность энергии в фокусной точке. По мере роста поля вы теряете глубину и скорость гравировки.

Операции с большим форматом почти всегда требуют более высокой мощности. Вы можете успешно запустить небольшой блок мощностью 20 или 30 Вт. Для модернизации системы с большими лотками обычно требуются источники мощностью 50 или 100 Вт. Эта дополнительная мощность поддерживает скорость вашего цикла. Он компенсирует дисперсию энергии, вызванную более широкой линзой F-тета.

Эргономика и безопасность оператора (класс 1 против класса 4)

Тщательно оцените требования безопасности вашего объекта. Установки с открытым гальвоприводом классифицируются как лазерные устройства класса 4. Им требуются специальные защитные очки. Они требуют зон ограниченного доступа. Закрытые системы относятся к устройствам класса 1. Операторы безопасно наблюдают за процессом через специальные смотровые окна. Закрытые блоки обычно оснащены автоматическими пневматическими дверями. Это улучшает эргономику оператора за счет сокращения повторяющихся подъемов.

Риски реализации: что покупатели часто упускают из виду после покупки

Покупка оборудования представляет собой лишь первый шаг. Незапланированные препятствия нарушают производственные графики. Реалии удаления дыма застают многих покупателей врасплох. Уровень пыли и токсичных паров линейно зависит от объема производства. Маркировка некоторых пластиков выделяет опасные пары. Вы должны заранее обозначить необходимость в экстракционных устройствах соответствующего размера. Даже крошечной машине требуется вентиляция промышленного уровня, если она работает постоянно.

Изготовление оснастки и приспособлений представляет собой скрытую проблему. Промышленная кровать выглядит эффектно. Однако без должного крепления он остается совершенно бесполезным. Специальные приспособления надежно удерживают детали партии на месте. Они гарантируют повторяемую точность. Вам необходимо запланировать инженерное время для проектирования и обработки этих алюминиевых или акриловых поддонов. Ваша машина настолько эффективна, насколько эффективны специальные приспособления, которые вы для нее создаете.

Сложность программного обеспечения и выравнивания значительно возрастает по мере увеличения области маркировки. Управление большими полями требует точной калибровки программного обеспечения. Такие программы, как Ezcad или LightBurn, требуют расширенной коррекции искажений. Необходимо исправить эффекты искажения краев. Бочкообразные и подушкообразные искажения портят прямые линии на дальних краях широкоугольного объектива. Техникам приходится часами калибровать файлы сеток, чтобы гарантировать идеальную геометрию.

Доступ к объектам вызывает досадные и дорогостоящие задержки. Распространенной точкой отказа является слепая покупка промышленной системы. Приезжает грузовик, но ящик не может пройти через стандартные двери объекта. Мы часто видим фабрики, которым неожиданно требуется тяжелое подъемное оборудование. Иногда им приходится снимать дверные коробки только для того, чтобы переместить оборудование внутрь. Тщательно измерьте погрузочные платформы, грузовые лифты и углы коридоров.

Логика составления короткого списка: какую маркировочную машину для волоконного лазера купить?

Выбор маркировочной машины для волоконного лазера требует предельной честности в отношении вашего каталога. Вы должны подобрать оборудование строго в соответствии с вашими физическими реалиями.

При совпадении конкретных условий вам следует включить в короткий список меньшие автономные подразделения. Выберите этот маршрут, если ваша самая большая деталь легко помещается в стандартное окно размером 6x6 дюймов (150x150 мм). Они подходят для условий, характеризующихся смешанным и мелкосерийным производством. Мастерские по индивидуальному заказу, меняющие детали каждые десять минут, здесь очень выигрывают. Наконец, выберите этот путь, если площадь вашего помещения остается высокой, а бюджет капитальных затрат остается чрезвычайно строгим.

Вы должны включить в список промышленные крупноформатные платформы, когда ваши физические потребности возрастут. Выбирайте эти системы, если вы обрабатываете длинные профили, большие металлические пластины или высокие сборки. Они вам понадобятся, если вы обрабатываете детали в лотках большого объема. Лотки значительно сокращают время работы оператора. Более того, вы должны выбрать их, если планируете будущую интеграцию. Автоматизированные производственные ячейки и роботизированные загрузочные манипуляторы требуют жесткой инфраструктуры промышленного корпуса.

Следующим вашим непосредственным действием будет сбор вещественных доказательств. Соберите три самые большие и тяжелые детали в вашем каталоге. Затем соберите три компонента самого большого объема. Отправьте точные инженерные чертежи или физические образцы своему поставщику. Запросите образец марки, основанный исключительно на этой конкретной геометрии. Это предотвращает дорогостоящие предположения.

Заключение

Окончательный выбор между платформами представляет собой строгое инженерное решение. Это обусловлено в первую очередь геометрией компонентов и объемом производства. Первоначальные ограничения бюджета никогда не должны вынуждать вас использовать малогабаритное оборудование. Платформы меньшего размера просто создают узкие места в производстве.

Мы настоятельно предостерегаем от компромиссов в отношении высоты оси Z. Экономия капитала на короткой колонке разрушает вашу способность адаптироваться. Когда новый клиент запрашивает гравировку на высокой сборке, ваш короткий станок становится бесполезным. Более высокая колонна обеспечивает уверенность в будущем.

Незамедлительно проконсультируйтесь с опытным инженером по продажам относительно вашего конкретного применения. Отправьте им чертежи деталей для индивидуальной оценки размеров машины. Точные физические испытания предотвращают дорогостоящие ошибки при покупке. Это гарантирует, что ваше новое оборудование будет безупречно соответствовать реальным производственным требованиям.

Часто задаваемые вопросы

Вопрос: Может ли настольный оптоволоконный лазерный маркер выгравировать глубокую гравировку на металле?

А: Да. Глубина гравировки определяется мощностью лазера и фокусной точкой линзы. Внешний размер рамы машины не определяет глубину. Небольшое устройство мощностью 50 Вт гравирует гораздо глубже, чем промышленная модель мощностью 20 Вт. Если вам требуется глубокая гравировка, полностью сосредоточьтесь на повышении мощности источника лазера.

Вопрос: Могу ли я позже обновить настольный лазерный маркер до более крупного поля для маркировки?

О: Вы можете поменять линзу F-theta, чтобы немного увеличить поле зрения со 110 мм до 150 мм. Однако физическая высота колонны по оси Z машины в конечном итоге ограничивает вас. Более широкие объективы требуют большего фокусного расстояния. Маленькая база просто не может безопасно выдерживать экстремальные вертикальные регулировки.

Вопрос: Требуются ли для крупноформатных лазерных маркираторов специальные розетки?

О: Это зависит от мощности и встроенных аксессуаров. Многие стандартные лазеры мощностью от 20 до 50 Вт легко работают от стандартного напряжения 110 В или 220 В. Однако крупные промышленные модели часто включают в себя мощные экстракционные устройства или автоматизированные ячейки. Эти сложные установки часто требуют специальных электрических цепей.

Вопрос: Какой формат лучше подходит для маркировки цилиндрических деталей?

Ответ: Оба формата хорошо справляются с цилиндрическими деталями, используя стандартные поворотные приспособления. Крупноформатные машины обеспечивают значительно больший клиренс. В них легко помещаются громоздкие или длинные баллоны, такие как тяжелые трубы и большие стаканы. Маленькая колонна по оси Z просто не сможет преодолеть высоту негабаритных поворотных установок.
