Как работает машина для лазерной маркировки?

Промышленная прослеживаемость требует абсолютной точности. Современное производство в значительной степени полагается на бесконтактные процессы без расходных материалов, позволяющие навсегда изменить поверхности компонентов. Энергия света обеспечивает максимальную точность, заменяя грязные чернила и повреждающие инструменты физического воздействия. Преобразуя концентрированные фотоны в целенаправленную модификацию поверхности, производители достигают первозданной, стойкой маркировки практически на любом материале.

Но выбор неправильного оборудования часто приводит к дорогостоящим сбоям. Не понимая точную оптическую механику, вы рискуете сжечь чувствительные детали, деформировать тонкие металлы или не пройти строгие проверки соответствия. Отрасли промышленности, связанные требованиями FDA по уникальной идентификации устройств (UDI) или отслеживанию в аэрокосмической отрасли, не могут позволить себе неряшливую маркировку. Если знак тускнеет или ухудшается, весь компонент становится обузой.

В этом подробном руководстве мы исследуем физику этих мощных инструментов. Вы узнаете, как оптическое оборудование взаимодействует с различными подложками и почему важны определенные длины волн. Мы подробно расскажем, как подобрать правильную машину для эксплуатационных целей вашего предприятия.

Ключевые выводы

• Оптический путь: маркировка опирается на синхронизированную систему лазерных источников, добротностей, гальванометров и линз F-Theta для концентрации микроскопической энергии.

• Длина волны определяет материал: выбор между волокном, CO2 или УФ-лазерной маркировочной машиной полностью зависит от скорости поглощения и термической устойчивости подложки.

• Несколько типов реакции: машина не просто «сжигает» материалы; он может гравировать (сублимировать), травить (плавить), отжигать (окислять) или вспенивать (улавливать газ), в зависимости от настроек параметров.

• Преимущество совокупной стоимости владения. Основным бизнес-фактором внедрения является отказ от расходных материалов и механического износа, замена периодических затрат предсказуемой, программно-управляемой точностью.

Оптическая архитектура: как энергия становится инструментом

Лазерная маркировочная машина работает посредством высокосинхронизированной цепочки оптических и электронных событий. Он не просто излучает простой луч света. Вместо этого он генерирует, усиливает, пульсирует и управляет энергией с точностью до микрометра.

Генерация и усиление лазера

Чтобы понять аппаратное обеспечение, мы должны сначала взглянуть на саму аббревиатуру. ЛАЗЕР означает усиление света путем стимулированного излучения. Процесс начинается внутри активной среды. Для волоконных лазеров этой средой часто является оптическое волокно, легированное иттербием. Для CO2-лазеров это герметичная стеклянная трубка, наполненная углекислым газом. Электрическая энергия возбуждает атомы внутри этих сред. Когда они возвращаются в состояние покоя, они испускают фотоны. Затем зеркала отражают эти фотоны взад и вперед, стимулируя высвобождение еще большего количества фотонов, создавая концентрированный, усиленный луч чистого света.

Механизм переключения добротности (генерация импульсов)

Непрерывная энергия редко бывает идеальной для маркировки. Вам нужны мощные всплески мощности, чтобы мгновенно испарить или расплавить поверхность. Вот тут-то и приходит на помощь Q-переключатель. Думайте об этом как обжиме садового шланга. За обжимом повышается давление воды. Когда вы внезапно отпустите его, вы получите короткий мощный взрыв. Q-переключатель действует как оптический затвор, удерживая непрерывную энергию лазера и высвобождая ее в виде импульсов высокой пиковой мощности. Эти переключатели работают на невероятной скорости, срабатывая от 1 кГц до 70 кГц (тысячи раз в секунду). Эта быстрая пульсация предотвращает проникновение избыточного тепла в окружающий материал.

Система сканирования гальванометра (гальво)

После импульса лучу необходимо направление. Он поступает в сканирующую головку гальванометра, обычно называемую гальво. Этот компонент содержит два сверхбыстрых моторизованных зеркала. Одно зеркало управляет осью X, а другое — осью Y. Они вращаются с невероятно высокой скоростью, направляя луч через целевую область. Поскольку зеркала имеют очень небольшую физическую массу, они могут направлять лазер по сложным траекториям со скоростью тысячи миллиметров в секунду. Такое движение без трения делает гальванические системы экспоненциально более быстрыми, чем традиционные портальные плоттеры.

Фокусирующая линза F-Theta

Последним элементом оптического оборудования является объектив F-Theta. Стандартная линза фокусирует свет на изогнутую сферу, из-за чего лазер теряет фокус на внешних краях плоской части. Объектив F-Theta исправляет эти геометрические искажения. Он поддерживает постоянное и плоское фокусное расстояние по всей плоскости 2D-сканирования. Когда луч выходит из линзы, он сжимается в невероятно плотное пятно размером, часто меньше 40 микрон. Это интенсивное сжатие придает лучу разрушительную или преобразующую силу.

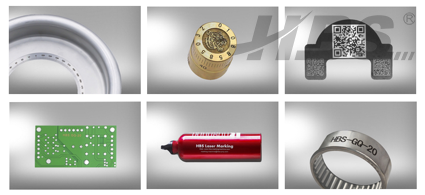

Сопоставление длин волн с профилями поглощения материала

Вы не можете использовать один лазер для каждого материала. Успех полностью зависит от соответствия длины волны луча профилю поглощения подложки. Если материал отражает длину волны, ничего не происходит. Если он эффективно поглощает длину волны, вы получаете чистую отметку.

Волоконные лазеры (1064 нм)

Волоконная технология остается бесспорным промышленным стандартом для твердых металлов. Эти лучи, работающие на длине волны 1064 нм, сильно поглощаются такими металлами, как сталь, алюминий, латунь и титан. Высокая скорость поглощения делает его идеальным для глубокой высококонтрастной гравировки. Производители полагаются на волоконные системы для штамповки тяжелых автомобильных деталей и промышленных инструментов, выдерживающих суровые условия эксплуатации. Однако та же самая длина волны проходит прямо через прозрачный пластик и стекло, что делает ее бесполезной для этих материалов.

CO2-лазеры (10600 нм)

Если ваша производственная линия работает с органическими материалами, CO2 является основным решением. Длина волны 10600 нм значительно длиннее. Такие материалы, как дерево, картон, кожа, резина и прозрачный акрил, прекрасно поглощают эту длинную волну. Упаковочные предприятия используют системы CO2 для прожигания сроков годности на картонных коробках, а заводы по розливу используют их для маркировки ПЭТ-пластиков. Поскольку он в значительной степени зависит от термического обжига, он обычно не подходит для чистых металлов без специальной предварительной обработки.

УФ-лазерная маркировочная машина (355 нм) и холодная маркировка

Когда тепло становится помехой, производители обращаются к ультрафиолетовой технологии. Машина УФ-лазерной маркировки работает на длине волны 355 нм, обеспечивая ультракороткую длину волны с огромной энергией фотонов. Вместо горения или плавления он использует фотолитическое разложение. Он буквально разрывает молекулярные связи материала, не вызывая при этом сильного термического напряжения. Мы называем это «холодной маркировкой». Она обязательна для высокочувствительных электронных компонентов, микрочипов, стекол и пластмасс медицинского назначения. В этих случаях создание зоны термического влияния (ЗТВ) неприемлемо, поскольку это может привести к деформации микроструктуры или появлению микротрещин.

Физика поверхностного уровня: травление, гравировка и отжиг

Люди часто используют эти термины как взаимозаменяемые, но лазер не просто «сжигает» вещи. Регулируя параметры, вы определяете, как именно фотоны физически изменяют поверхностный слой.

• Лазерная гравировка (сублимация): это грубый подход. Гравировка испаряет материал, создавая глубокие физические полости. При попадании луча он мгновенно переводит материал за пределы точки плавления в газовую фазу (сублимация). Мы используем эту технику для сред с высоким износом. Если деталь должна выдержать агрессивную последующую обработку, такую ​​как пескоструйная обработка, порошковое или электронное покрытие, глубокая гравировка гарантирует, что маркировка останется разборчивой в течение длительного времени после обработки.

• Лазерное травление (плавление): в отличие от глубокой гравировки, травление работает исключительно на верхней поверхности. Луч быстро расплавляет микроскопический поверхностный слой, заставляя его расширяться. Поскольку он мгновенно охлаждается, он изменяет шероховатость поверхности. Эта измененная текстура меняет способ отражения света от детали, создавая высококонтрастную отметку. Травление происходит исключительно быстро, что делает его идеальным выбором для серийной обработки больших объемов и двумерных штрих-кодов на линиях автомобильного производства.

• Лазерный отжиг (окисление): Отжиг является абсолютным стандартом для секторов медицины и пищевой гигиены. Вместо удаления материала лазер мягко нагревает внутреннюю поверхность металла. Это локализованное тепло притягивает молекулы углерода и кислорода вверх, создавая отчетливый темный оксидный слой. Ярким преимуществом отжига является то, что поверхность остается идеально ровной. Поскольку он не разрушает защитный пассивирующий слой, он предотвращает появление ржавчины и устраняет микроскопические щели, в которых могут скапливаться бактерии.

Специфические реакции на пластик

Пластмассы ведут себя под балкой совсем иначе, чем металлы. При маркировке темных пластиков операторы часто используют процесс, называемый вспениванием . Луч безопасно нагревает полимер, в результате чего образуются микроскопические пузырьки газа, которые задерживаются под поверхностным слоем. В результате образуется хорошо заметная выпуклая белая отметина. И наоборот, для светлых пластиков мы используем карбонизацию . Высокоэнергетическая термическая реакция разрушает полимерные цепи, превращая локализованную область в темно-черный цвет для превосходного контраста.

Операционный рабочий процесс и интеграция программного обеспечения

Оптическое оборудование бесполезно без управления им разумным мозгом. Современное оборудование устраняет разрыв между машиностроением и цифровым программным обеспечением.

Цифровой перевод

Прежде чем луч сработает, программное обеспечение переводит намерения человека на машинный язык. Операторы импортируют файлы САПР, сложную векторную графику или простой текст в интерфейс управления. Для отслеживания программное обеспечение напрямую связано с динамическими базами данных, автоматически генерируя сериализованные QR-коды или штрих-коды DataMatrix. Программное обеспечение разбивает эти проекты на определенные «шаблоны штриховки» — серию плотно упакованных векторных линий, по которым лазер будет следовать, чтобы заполнить твердые формы.

Оптимизация параметров

Настоящее мастерство работы с лазером заключается в оптимизации параметров. Оператор должен сбалансировать три основные переменные, чтобы вызвать желаемую реакцию материала. Мощность (измеренная в ваттах) определяет чистую тепловую энергию. Скорость (измеренная в мм/с) определяет, как долго луч находится в той или иной точке. Частота (измеряется в кГц) управляет частотой пульса. Если вам нужен глубокий рез, вы увеличиваете мощность, снижаете скорость и снижаете частоту для агрессивных импульсов. Если вам нужно деликатное травление поверхности, вы увеличиваете скорость и частоту для более плавных перекрывающихся импульсов.

Выравнивание предварительной маркировки

Настройка нового запуска требует точности. Чтобы уменьшить ошибки выравнивания, в современных установках используются фокусирующие диоды красного света. Эти безвредные видимые лазеры проецируют ограничивающую рамку или точный контур дизайна непосредственно на физическую деталь, лежащую в рабочем пространстве. Операторы используют это визуальное руководство, чтобы идеально выровнять подложку перед установкой настоящего луча. Это резко снижает процент брака при производстве сложных мелкосерийных партий.

Схема принятия решений: выбор подходящей системы

Покупка правильной установки требует дисциплинированного подхода. Не покупайте, основываясь только на мощности. Вместо этого согласуйте физику машины с реальностью вашего производственного цеха.

Оценка материала и времени цикла

Начните с аудита вашего доминирующего субстрата. Если 90% вашей продукции производится из нержавеющей стали, отдайте предпочтение оптоволоконному блоку высокой мощности. Если вы обрабатываете чувствительное стекло или печатные платы, ограничьте поиск исключительно длинами волн УФ-излучения. Далее рассчитайте необходимую производительность за смену. 20-ваттный станок может прекрасно выгравировать стальную шестерню, но на каждую деталь может уйти 45 секунд. Переход на 50-ваттный блок может сократить время цикла до 12 секунд, что оправдывает более высокие первоначальные затраты за счет экономии труда.

Интеграция объектов

Определите, как машина будет существовать на вашем предприятии. Небольшие механические цеха часто получают выгоду от автономных рабочих станций с ручной загрузкой, оснащенных кожухами безопасности класса 1. Однако крупным производителям требуется встроенная автоматизированная интеграция. Это означает поиск системы, которая легко взаимодействует с существующими ПЛК (программируемыми логическими контроллерами), роботизированными манипуляторами и датчиками конвейерной ленты, чтобы срабатывать точно при прохождении деталей.

Мандат на выборку

Никогда не покупайте устройство, основываясь исключительно на технических характеристиках. Отделы закупок должны требовать от поставщиков физических испытаний материалов. Отправьте фактические производственные отходы поставщику оборудования. Попросите их протестировать различные окна параметров, чтобы подтвердить точное время цикла и визуальный контраст, которого они могут достичь. Физический образец является неоспоримым доказательством того, что длина волны и мощность машины соответствуют вашему материалу.

Заключение

• Лазерная маркировочная машина — это предсказуемый, основанный на физике инструмент, который легко согласовывает сложное оптическое оборудование с конкретными свойствами материала.

• Для успешного внедрения необходимо выйти за рамки базовых спецификаций мощности и активно согласовывать точную длину волны и тип процесса (травление, гравировка, отжиг) с точными целями отслеживания и соответствия требованиям вашего предприятия.

• Примите меры уже сегодня: проверьте свои текущие узкие места в маркировке, определите наиболее проблемные носители и инициируйте процесс отбора проб материала с надежным поставщиком оборудования, чтобы найти подходящий вариант.

Часто задаваемые вопросы

Вопрос: В чем разница между волоконным лазером и машиной для маркировки УФ-лазером?

Ответ: Основное различие заключается в длине волны и тепловом воздействии. Волоконные лазеры используют длину волны 1064 нм для создания высокотемпературных термических реакций, что делает их идеальными для обработки прочных металлов. УФ-лазерная маркировочная машина использует длину волны 355 нм для «холодной маркировки». Она разрывает молекулярные связи без нагрева, что идеально подходит для чувствительной электроники, стекла и пластмасс.

Вопрос: Насколько глубоко может гравировать машина для лазерной маркировки?

О: Глубина полностью зависит от точки испарения материала, мощности лазера (мощности) и количества проходов. Оптоволоконный блок мощностью 50 Вт может легко гравировать сталь на глубину 0,5 мм и более, выполняя несколько медленных проходов, которые непрерывно сублимируют открытые слои.

Вопрос: Безопасны ли системы лазерной маркировки для открытых производственных цехов?

О: Да, при условии, что у них правильный корпус. Системы класса 1 представляют собой полностью закрытые шкафы с оптическим защитным стеклом, что делает их полностью безопасными для операторов открытого пола без защитных очков. Системы класса 4 не имеют кожухов и требуют специальных помещений безопасности, блокировок и специальных защитных очков.

Вопрос: Может ли лазерная маркировка пережить постобработку, например, порошковое покрытие?

А: Да. Регулируя параметры глубокой гравировки, машина выпаривает в металле значительную бороздку. Когда деталь подвергается порошковому или электронному покрытию, краска заполняет полость, но оставляет видимые тактильные вмятины, обеспечивая постоянную отслеживаемость.
