Полностью закрытый ручной волоконный лазерный маркиратор HBS-GQ-20C1

Внедрение продукции

Новейшая полностью закрытая ручная маркировочная машина с подвижной тележкой делает процесс маркировки очень удобным, а дополнительный режим питания от батареи позволяет HBS-GQ-20C1 не иметь ограничений по пространству.

HBS-GQ-20C1 оснащен портативной лазерной маркировочной головкой и надежным лазерным источником, что упрощает маркировку сложных и тяжелых объектов.Предварительно настроенная точка фокусировки позволяет быстро отмечать объекты, не проверяя систему фокусировки.Лазерный источник с воздушным охлаждением делает его надежным в суровых условиях, а дополнительный режим питания от батареи позволяет глубоко проникать в сложную среду и производить маркировку без подключенного кабеля питания.

Процесс маркировки очень прост в освоении и прост в эксплуатации.В режиме ручной маркировки просто нажмите зеленую кнопку, и вы сможете одновременно завершить позиционирование пилотного лазера и лазерную маркировку.Кроме того, вы также можете использовать HBS-GQ-20C1 в качестве рабочей станции для проектирования стола, если вам нужно положить заготовку на стол.

Преимущества продукта

Эта машина предназначена для рынка ЕС и отличается высокой безопасностью, эффективностью, простотой в эксплуатации, многофункциональностью и экологичностью.

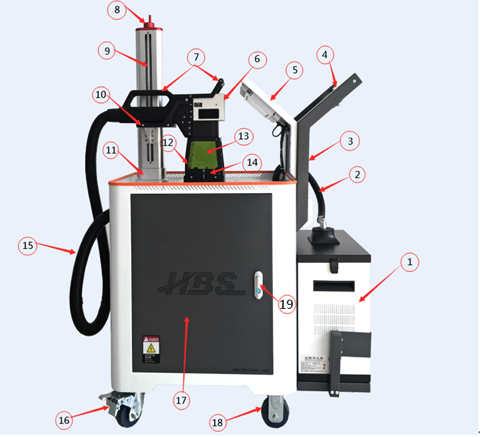

(1) Вытяжка дыма (система фильтрации дыма): машина оснащена вытяжкой дыма, которая может высасывать дым, образующийся во время маркировки, уменьшать загрязнение воздуха и избегать любого вреда для оператора или персонала, находящегося поблизости.

(2) Всасывающая труба вытяжного устройства: соединяет вытяжное устройство и вакуумные устройства головки машины лазерной маркировки.Через эту трубу воздух от дыма/пыли можно отсасывать из вакуума головки машины в экстрактор дыма.

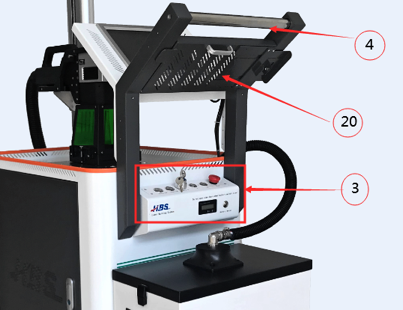

(3) Панель управления/управления: включает в себя главный выключатель, выключатель питания, выключатель питания лазера, системную кнопку вверх/вниз, кнопку переключения питания, индикатор питания и т. д. Для получения дополнительной информации обратитесь к рисунку ниже:

(4) Ручка тележки машины. Оператор может удерживать эту ручку, чтобы переместить машину в любое место.

(5) Промышленный компьютер с сенсорным экраном: компьютер представляет собой сенсорный экран с предустановленным программным обеспечением маркировочной машины.Оператор может управлять машиной через этот компьютер.Компьютер имеет 4 USB-порта, которые позволяют легко переносить файлы на компьютер или за его пределы.

(6) Высокоточный высокоскоростной лазерный сканер, который является основной частью машины для лазерной маркировки, очень прочный и стабильный во время работы.

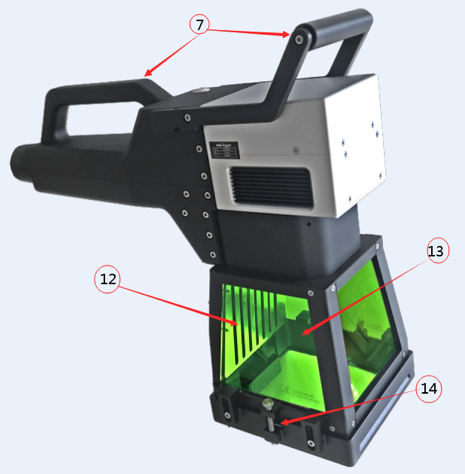

(7) Рукоятка сканера (для портативной/ручной маркировки): когда оператор использует эту машину в качестве портативного устройства, у него/нее есть две ручки, позволяющие удерживать сканер для продолжения процесса маркировки.

(8) Система подъема/опускания вручную: когда оператору необходимо отрегулировать высоту головки сканера, он может регулировать высоту автоматически вверх/вниз по оси Z или с помощью этого ручного колеса для регулировки высоты сканера.

(9) Индикатор высоты головки сканера: указывает высоту сканера, помогает оператору запомнить высоту при маркировке различных объектов.

(10) Сиденье для головки сканера: сканер можно убрать для переносной маркировки или разместить на этой опорной конструкции для стандартной маркировки на столе.

(11) Автоматическая ось Z (система вверх/вниз): машина оснащена электродвигателем для поддержки автоматического перемещения сканирующей головки вверх/вниз при нажатии кнопки вверх/вниз.Выведенный электродвигателем внутри.

(12) Выход для всасывания пылевоздушного воздуха: через это отверстие можно всасывать пылевоздушный воздух.

(13) Противолазерная стеклянная крышка: головка сканера полностью закрыта для предотвращения повреждения глаз оператора, стекло представляет собой оригинальные противолазерные очки для длины волны лазера 1064 нм.

(14) Воздухозаборник и предохранительный выключатель: внутри вакуумной крышки имеется небольшое отверстие для поступления свежего воздуха.Под нижней частью крышки расположены 4 предохранительных выключателя крышки.Когда оператор управляет машиной в переносном режиме, он/она должен плотно прикасаться крышкой к предметам, иначе машина не включится и не оставит следов.Машина оставляет следы только тогда, когда крышка плотно прилегает к деталям.

(15) Трубка для кабеля питания лазера и труба для удаления пыли: внутри этой трубки находится кабель питания для лазера, электрические кабели и труба для удаления пыли, которые направляют пылевой воздух из пылесоса в экстрактор дыма.

(16) Универсальное колесо и тормоз колес: когда машину перемещают в назначенное место, оператор может активировать тормоз, чтобы остановить машину.

(17) Основной блок управления лазером: включая мощность лазера и системы управления.Вся электронная система находится внутри этой коробки.Кроме того, эта машина оснащена силовым трансформатором, благодаря которому оператор может установить 1 автомобильный аккумулятор 12 В в качестве основного источника питания машины, трансформатор может преобразовывать напряжение 12 В в 240 В для питания всей машины, в этом случае машину можно перемещать. везде без внешнего источника питания.

(18) Колеса машины: колеса большого размера позволяют оператору легко перемещать машину при плохих грунтовых условиях.

(19) Предохранительный замок: дверца машины запирается ключами.Внутри двери с обеих сторон имеется стеклянная крышка, чтобы избежать опасности поражения электрическим током.

(20) Место для клавиатуры и мыши: клавиатура и мышь могут быть размещены в этой открытой коробке, коробку также можно складывать или раскладывать.

Технические параметры

Образец маркировки
