Станок для волоконной лазерной резки серии 4020

Лазерная резка имеет следующие преимущества:

Высокая точность, подходящая для точных деталей резки

Быстрая скорость, более чем в 60 раз больше, чем у резания проволоки, можно управлять компьютером, легко реализовать автоматизацию. Лазерный луч очень тонкий, потребление материала обработки невелика, зона с тепловым воздействием невелика, нелегко для деформации, щель плоская и красивая, не требуется после обработки, и многие одновременно обрабатывают луча

Лазерная режущая машина использует структуру гантри, интегральный сварки и луч, которая обладает высокой жесткостью, стабильностью и сопротивлением шоковым сопротивлениям. Используя точные линейные направляющие и стойки и шестерни в качестве элементов передачи, он обладает высокой точностью и быстрой скоростью. Максимальная скорость бега (без нагрузки) составляет 60 м/мин, точность позиционирования составляет ± 0,05 мм/м, а точность расположения повторения составляет ± 0,05 мм. Заготовка среза попадает в ящик от воронки, которая удобна для оператора.

Машина для лазерной резки должна быть установлена ​​в внутренней среде с низкой пылью и загрязняющими веществами в воздухе, температура окружающей среды составляет от -40 ℃ -50 ℃, относительная влажность составляет ≤95%, а конденсация нет.

Максимальная скорость на пластинке максимальная скорость режущей работы может составлять 140 м/минута, а максимальная толщина из нержавеющей стали составит 100 мм, максимальная мощность лазерного генератора достигнет 30000 Вт.

1 Введение продукта

4020 -серия Laser Rutch Machine - это волоконно -лазерная режущая машина с расширенным конструктивным дизайном и отличным производителем машинного инструмента. Он применяет численную систему управления мировым классом и волоконно-волоконно-лазер. Применяется структура с двойным приводом гантри, внедренная сварная база принята и принимается структура трансмиссии стойки и пинации. Значительно повысить эффективность обработки; Визуальное гнездование, приспособление, сберегающие материалы. Передовые технологии могут ускорить скорость разработки новой продукции вашей компании и как можно скорее восстановить ваши затраты на инвестиции в оборудование.

2 принцип продукта

 Лазер - это тип света, который, как и другой естественный свет, генерируется переходом атомов (молекулы или ионов и т. Д.). Но он отличается от обычного света тем, что лазер опирается только на спонтанное излучение только в течение очень короткого периода времени, а последующий процесс полностью определяется путем излучения возбуждения. Следовательно, лазер имеет очень чистый цвет, почти не расходящуюся направленность, чрезвычайно высокую светящуюся интенсивность и высокую когерентность.

 Лазерная резка достигается путем применения энергии высокой плотности мощности, генерируемой лазерной фокусировкой. Под управлением компьютера лазер разряжается через импульсы для вывода контролируемого повторяющегося высокочастотного импульсного лазера, образуя пучок определенной частоты и ширины импульса. Импульсный лазерный луч передается и отражается по оптическому пути и фокусируется на поверхности обработанного объекта через группу фокусирующих линз, образуя мелкие, высокоэнергетические плотность легких пятен. Фокусные пятна расположены рядом с поверхностью для обработки и растопления или испарения обработанного материала при высоких температурах в одно мгновение. Каждый высокоэнергетический лазерный импульс мгновенно распыляет небольшое отверстие на поверхности объекта. Под управлением компьютеров лазерная обработка и обработанная материал перемещаются непрерывно относительно друг друга в соответствии с предварительно нарисованным шаблоном, который будет обрабатывать объект в желаемую форму.

Параметры процесса (скорость резки, лазерная мощность, давление газа и т. Д.) И траектория движения во время разрезания контролируются системой ЧПУ, а шлак в точке разрезания поражает определенное давление вспомогательного газа.

3 функции продукта

1. Лазерный луч обладает хорошим качеством, высокой стабильностью, низким энергопотреблением и длительным сроком службы;

2. оснащен новой технологией автоматической сфокусированной резки, простой и интеллектуальной работой;

3. Графическая траектория может быть напрямую проведена или отредактирована в системе обработки программного обеспечения;

4. щель узкая, зона с тепловым воздействием невелика, локальная деформация заготовки чрезвычайно мала, и нет механической деформации;

5. Высококачественная конфигурация, мощная и экономически эффективная.

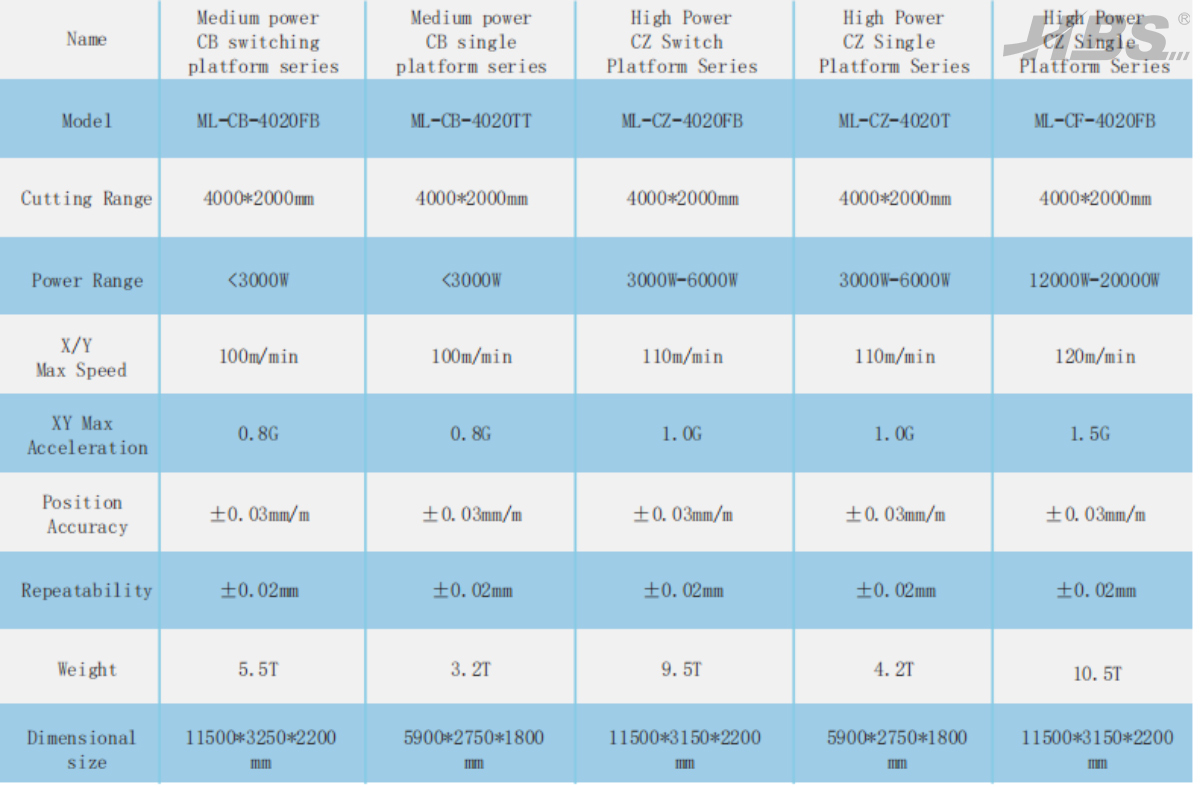

4 технические параметры
