Расширенное руководство по работе с ручным лазерным сварочным аппаратом

Расширенная инструкция по работе с ручным лазерным сварочным аппаратом

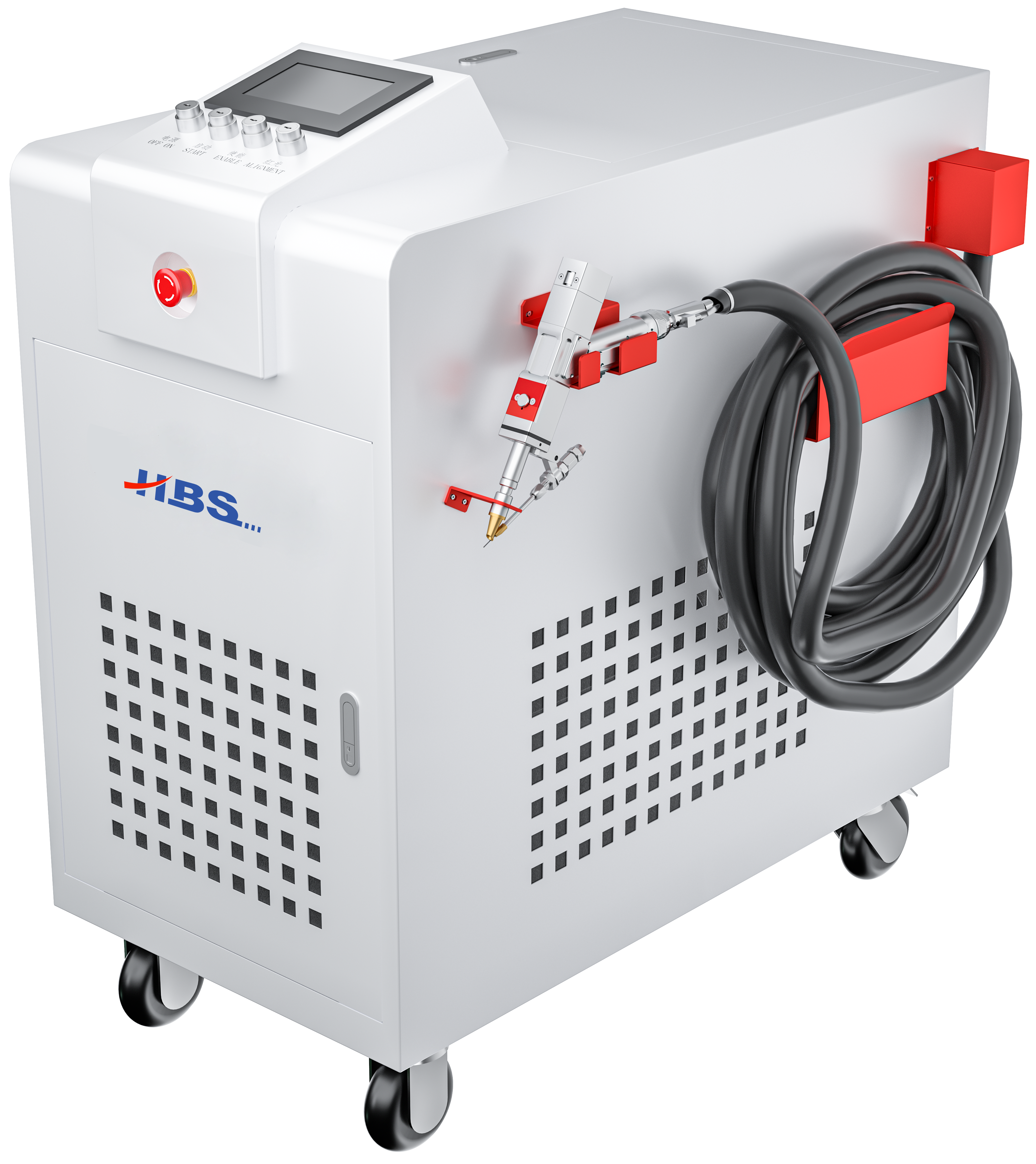

HBS представила высокотехнологичную ручную лазерную сварку мощностью 1000 Вт и 1500 Вт. Благодаря преимуществам портативности, гибкой транспортировки и высокопроизводительной сварки они пользуются большой популярностью среди клиентов.

Лазерная сварка — это метод сварки, при котором в качестве источника тепла используется высокоэнергетический лазерный луч, поверхность материала излучается и нагревается, а материал плавится и соединяется за счет теплопроводности. Поскольку лазерная сварка обладает такими преимуществами, как высокая точность, небольшая зона термического воздействия, небольшая деформация и высокая эффективность, она имеет хорошие перспективы развития. Благодаря постоянному развитию лазерных технологий и технологий числового управления лазерная сварка стала передовым методом обработки в области промышленной сварки листового металла.

Благодаря компактному внешнему виду, более разумному распределению пространства, более удобному втягиванию и размещению головки пистолета и оптического волокна, а также значительному повышению эффективности использования.

Технические параметры

Напряжение питания: 220±10% В переменного тока, 50/60 Гц.

Среда размещения: плоская, без вибрации и ударов.

Рабочая окружающая среда (℃): 10-40

Рабочая влажность окружающей среды (%): <70

Метод охлаждения: водяное охлаждение

Применимая длина волны: 1064 нм (± 10 нм)

Применимая мощность: ≤2000 Вт

Коллимация: D20x 5/F60

Фокусное расстояние: D20x4,5/F150

Рефлексия: 30х14 Т2

Защитное стекло: 18x2

Максимальное давление воздуха: 10 бар

Диапазон регулировки фокуса по вертикали: ± 10 мм.

Диапазон регулировки пятна: 0-5 мм

Вес лазерного пистолета: 1,25 кг.

Основные компоненты:

1. Ручная сварочная головка

Головка лазерной обработки является ключевым компонентом оборудования для лазерной сварки. Он используется для регулировки фокусного расстояния и рабочего расстояния для получения подходящего размера пятна. В головку лазерной сварки интегрированы различные функциональные компоненты, в том числе блоки лазерной фокусировки и индукции, блоки подачи и распределения защитного газа. Система охлаждения, система защиты линз и т. д.

2. Лазерный источник

Лазер — устройство, излучающее лазерный свет и являющееся источником энергии для лазерной сварки. Лазер, используемый в этом оборудовании, также известный как волоконный лазер, является наиболее широко используемым лазером на рынке.

Его преимущество заключается в хорошем качестве луча, высокой эффективности, хорошем рассеивании тепла, компактной конструкции и высокой надежности.

3. охладитель воды

Включите питание, подождите 10-30 секунд, проверьте, в порядке ли охладитель воды, достигают ли уровень воды и давление воды безопасного диапазона и находится ли температура воды в пределах нормального рабочего диапазона температур (установленная температура 25 ℃, и нормальная рабочая температура воды составляет от 23 ℃ до 27 ℃)

4. Сенсорный экран

а, этот интерфейс может видеть текущие параметры процесса и информацию о тревогах в режиме реального времени.

б, когда питание включено, лазер включен и красный индикатор горит.

в) предохранитель обычно серый, а когда сварочная головка касается заготовки, он становится зеленым и его можно обрабатывать.

d, выбор режима сварки, по умолчанию — непрерывный. Когда он настроен на точечную сварку, он может периодически излучать свет во время точечной сварки, что позволяет удобно контролировать время точечной сварки и размер точечной сварки благодаря действиям человека. Эту функцию необходимо настроить последовательно.

Широкое применение следующим образом
