Портативная машина для точечной маркировки или машина для лазерной маркировки: что лучше?

Прослеживаемость больше не является просто дополнительным обновлением для производителей. Это остается важнейшим требованием в современных промышленных цехах. Нанесение надежной, стойкой маркировки на тяжелые, негабаритные или неподвижные детали представляет собой серьезное логистическое препятствие. Перемещение этих массивных компонентов часто полностью блокирует производственные линии. Вы должны использовать правильный инструмент для разметки полей, чтобы обеспечить бесперебойную работу.

Производители обычно сужают свой выбор до двух основных претендентов на закупки в нижней части воронки продаж. Вы можете выбрать портативную машину для точечной маркировки или портативную машину для лазерной маркировки. Выбор между ними напрямую влияет на соблюдение нормативных требований, общее время цикла и безопасность оператора.

Однако ни одна из технологий не обладает универсальным преимуществом в любом сценарии. Правильный выбор полностью зависит от конкретных переменных приложения. Вы должны оценить твердость основы, ограничения по времени цикла и необходимую глубину маркировки. Возможности обеспечения безопасности объекта также играют огромную роль в этом решении. Это руководство поможет вам объективно сориентироваться в этих факторах и выбрать правильную систему маркировки.

Ключевые выводы

• Глубина и контрастность. Портативные точечные системы обеспечивают превосходную глубину, необходимую для маркировки, которая должна выдержать покрытие после обработки (покраска, гальванизация), тогда как лазеры обеспечивают высококонтрастную маркировку с высоким разрешением, идеально подходящую для машиночитаемых 2D-кодов.

• Безопасность и соответствие требованиям: к ручным лазерам предъявляются строгие требования по оптической безопасности (нормативы для лазеров класса 4), в то время как точечные лазеры представляют минимальные риски для безопасности, помимо акустического шума.

• Стоимость владения: технология точечной обработки обычно требует меньших первоначальных капитальных затрат (CapEx) с незначительными затратами на расходные материалы (замена иглы), тогда как портативные лазеры имеют более высокие капитальные затраты, но практически нулевые затраты на расходные материалы.

• Ограничения по материалам: лазеры предлагают более широкую универсальность материалов (металлы, пластмассы, керамика), в то время как точечная обработка строго механически ограничена металлами и жесткими пластиками с определенным порогом твердости (обычно < 62 HRC).

Принципы работы и постановка бизнес-задач

Узкое место в отслеживаемости

Перемещение крупных деталей отнимает время. Это снижает операционную эффективность. Вы теряете ценные производственные минуты, перемещая тяжелое шасси, компоненты аэрокосмической отрасли или нефтепроводы на стационарную маркировочную станцию. Движение вилочных погрузчиков увеличивает опасность на объекте. Площадки подготовки захламляются ожидающим инвентаря. Вместо этого мы рекомендуем подносить инструмент непосредственно к детали. Портативное маркировочное оборудование устраняет это серьезное логистическое препятствие. Это позволяет сериализовать компоненты именно там, где они находятся.

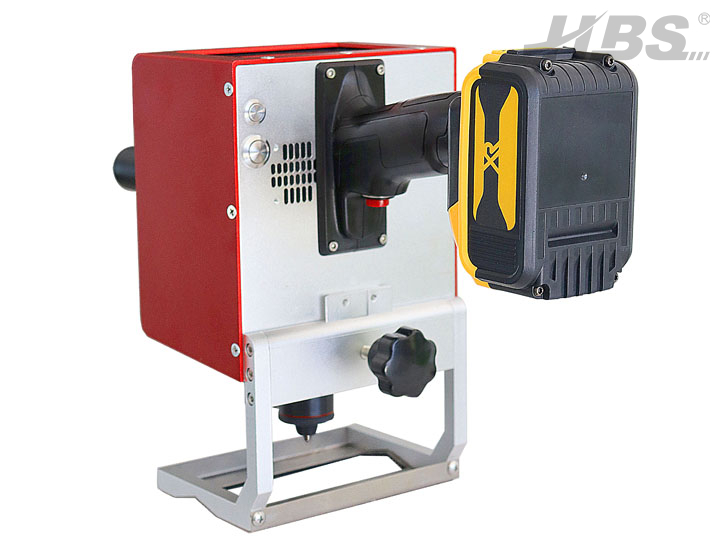

Механика системы точечной маркировки

Система точечной маркировки использует либо пневматическую, либо электромеханическую энергию. Он неоднократно вбивает в подложку закаленный твердосплавный или алмазный иглу. Это быстрое действие смещает материал, образуя глубокие микрократеры. Он не удаляет и не сжигает материал. Этот процесс создает следы с исключительно низким уровнем напряжения. Они сохраняют структурную целостность металла. Аэрокосмическая и нефтяная промышленность предпочитают такое механическое перемещение для компонентов, подвергающихся высоким нагрузкам.

Механика станка лазерной маркировки

Лазерная маркировочная машина работает с использованием сильно сфокусированного луча света. Он основан на термической абляции, гравировке поверхности или контролируемом отжиге. Процесс остается полностью бесконтактным. Он создает локализованную тепловую зону, которая мгновенно изменяет поверхность материала. Никогда не применяйте физическую силу к хрупкому компоненту. Он превосходен, когда вам нужна точность без механического воздействия.

Соответствие критериям успеха

Производители должны соблюдать строгие промышленные требования. Производители автомобилей требуют маркировки VIN. Эти штампы должны оставаться глубокими и неизменными. Подрядчики оборонной промышленности должны следовать рекомендациям MIL-STD-130 для постоянных табличек UID. Поставщики аэрокосмической отрасли полагаются на стандарты AS9100, обеспечивающие абсолютную прослеживаемость компонентов. Вы должны согласовать свой выбор технологии непосредственно с этой нормативной базой. Точечная обработка обеспечивает глубокое структурное соответствие. Лазеры обеспечивают безупречную машиночитаемую точность.

Ключевые параметры оценки: производительность, глубина и скорость

Отметьте живучесть и требования к глубине

Промышленные знаки часто подвергаются агрессивной постобработке. Детали красят, сильно оцинковывают или подвергают интенсивной пескоструйной обработке. Портативная машина для точечной маркировки работает здесь исключительно хорошо. Он производит существенно глубокие впечатления. Вы можете достичь глубины 0,5 мм или более в зависимости от давления иглы и твердости материала. Эти глубокие следы легко переносят толстые слои порошкового покрытия.

Лазеры испытывают значительные трудности в этой конкретной области. Они производят относительно неглубокие гравюры на поверхности. Абразивная среда после обработки легко скрывает лазерные метки. Пескоструйная очистка часто полностью стирает поверхностный слой лазерного оксида. Вам следует избегать лазеров, если ваши детали подвергаются жесткой вторичной обработке.

Время цикла и пропускная способность

Скорость производства во многом определяет выбор оборудования. Лазеры предлагают огромное преимущество в скорости по сравнению с механическими системами. Они практически мгновенно маркируют сложные векторные логотипы. Они генерируют плотные коды Data Matrix всего за миллисекунды. Многострочный серийный текст занимает всего лишь доли секунды.

Системы точечной печати работают гораздо медленнее. Вы можете рассчитывать на реалистичное время цикла от двух до четырех символов в секунду. Размер шрифта, плотность точек и желаемая глубина сильно меняют эту скорость. Вы должны учитывать это снижение производительности при планировании непрерывных операций сборочной линии.

Разборчивость и читаемость машинного зрения

Системы машинного зрения отслеживают детали в глобальных цепочках поставок. Лазеры обеспечивают высокое качество кромок. Они создают исключительный оптический контраст. Промышленные сканеры легко считывают эти темные лазерные метки практически при любом освещении.

Физическим отпечаткам, полученным методом точечной печати, не хватает естественного цветового контраста. Для их чтения необходимо использовать специальные конфигурации освещения. Промышленные сканеры штрих-кодов DPM (Direct Part Mark) требуют многоосного освещения под малым углом. Это особое освещение подчеркивает тени, отбрасываемые микрократерами. Чтение точечных кодов требует гораздо более строгого контроля окружающей среды.

Реалии реализации, риски безопасности и эргономика

Навигация по безопасности и соблюдению нормативных требований

Вы должны внимательно соблюдать строгие правила техники безопасности. Портативные лазеры открытого класса создают серьезные риски при внедрении на вашем предприятии. Они строго соответствуют правилам лазерной безопасности класса 4. Случайные оптические отражения могут привести к немедленному и необратимому повреждению глаз у окружающих. Вы должны построить обязательные светонепроницаемые защитные ограждения. Операторам необходимы специализированные средства индивидуальной защиты (СИЗ) для конкретной длины волны. Обычно на объекте вам нужен официально назначенный специалист по лазерной безопасности.

Системы точечной обработки полностью обходят эти опасности. Они представляют собой удивительно простой путь развертывания. Они не несут абсолютно никакого оптического риска. Вашей основной проблемой безопасности является акустический шум. Во время непрерывного использования операторам может потребоваться только стандартная защита органов слуха. Вы можете свободно размещать их в открытом цехе, не создавая изолированных ячеек безопасности.

Форм-фактор и эргономика для полевого использования

Операторы часто переносят эти инструменты по обширным открытым дворам. Эргономика напрямую влияет на долгосрочную производительность. Необходимо тщательно сравнивать вес устройства и время автономной работы. Настоящая портативность имеет огромное значение для непрерывной смены. Тяжелые портативные лазерные установки часто вызывают сильную усталость оператора. Иногда им требуются толстые и громоздкие шлангокабели, подключенные к базовой станции.

Современные станки для точечной обработки обычно имеют очень сбалансированную и легкую конструкцию. Встроенные системы литий-ионных аккумуляторов исключают опасность спотыкания. Они дают операторам полную свободу передвижения. Вы должны оценить, насколько легко ваши работники могут манипулировать устройством при работе со сложной геометрией деталей.

Экологическая надежность

В производственных условиях образуется металлическая пыль, густая грязь и сильные механические вибрации. Вам нужно оборудование, которое выдержит эти суровые реалии. Ударно-точечные станки отличаются чрезвычайной механической устойчивостью. Их внутренняя механика с замкнутым контуром прекрасно себя чувствует в суровых и грязных условиях.

Ручные лазеры содержат высокочувствительные оптические линзы. Грязные частицы в воздухе быстро ухудшают характеристики лазера. Пыль, оседающая на фокальной линзе, приводит к тому, что луч сжигает саму оптику. Вы должны часто чистить лазерные линзы, чтобы предотвратить катастрофические повреждения. В условиях высокой вибрации хрупкие внутренние лазерные зеркала могут легко сместиться.

Масштабируемость обслуживания и системная интеграция

Управление циклами обслуживания оборудования

Каждый промышленный инструмент требует определенных, документированных процедур обслуживания. В устройствах для точечной обработки используются физические расходные материалы, подверженные износу. Закаленная твердосплавная или алмазная игла со временем изнашивается. Вы должны периодически заменять его, чтобы поддерживать постоянную глубину отметки. Процесс замены занимает всего несколько минут. Это не требует специальной технической подготовки.

Твердотельные источники волоконного лазера работают совсем по-другому. Основной источник выбросов практически не требует технического обслуживания. Производители часто рассчитывают на модули волоконных лазеров 100 000 часов непрерывной работы. Однако физические аварии представляют собой серьезный эксплуатационный риск. Если оператор уронит лазерную головку, внутренняя оптика разобьется. Замена этих чувствительных линз требует обширной заводской калибровки и значительного времени простоя.

Программное обеспечение и интеграционные экосистемы

Современная отслеживаемость во многом зависит от точной автоматизированной передачи данных. Вам необходимо интегрировать эти системы маркировки с архитектурой программного обеспечения вашего предприятия. Большинство современных предприятий используют платформы ERP или MES для автоматической сериализации деталей.

Обе технологии предлагают надежные экосистемы интеграции. Современные контроллеры автоматически обрабатывают динамические серийные номера, коды смен и строки дат. Вы можете предотвратить дорогостоящее дублирование меток с помощью централизованного управления базой данных. Ищите машины, предлагающие бесперебойное соединение Wi-Fi, Bluetooth или PROFINET. Это гарантирует, что ваши полевые операторы всегда будут получать правильные данные о маркировке непосредственно с ваших центральных серверов.

Логика составления короткого списка: какая система подходит для вашей деятельности?

Выбирайте портативную машину для точечной маркировки, если:

• Ваши детали подвергнутся агрессивной постобработке, такой как мокрая покраска, горячее цинкование или дробеструйная обработка.

• Постоянная, глубокая структурная отслеживаемость юридически обязательна стандартами автомобильной или тяжелой промышленности (например, маркировка VIN).

• Основная рабочая среда — суровая, открытая, сильно загрязненная или подверженная сильным вибрациям.

• Избегание строгих протоколов соответствия лазерной безопасности класса 4 является первоочередной задачей для вашей команды управления предприятием.

• Операторам необходимо маркировать чрезвычайно тяжелые компоненты, которые нелегко переместить в закрытую камеру безопасности.

Выбирайте ручной станок для лазерной маркировки, если:

• Для немедленного сканирования вам требуются коды UID и Data Matrix с высоким разрешением, высокой контрастностью или высокой плотностью.

• Вам необходимо маркировать неметаллы, такие как твердые пластмассы, полимеры или композиты, рядом со стандартными металлическими деталями.

• Требуемая скорость производства требует чрезвычайно короткого времени цикла, измеряемого всего долями секунды.

• Деталь очень хрупкая, тонкостенная или легко деформируется при физическом воздействии.

• Вы хотите избавиться от необходимости регулярной замены изношенных механических штифтов иглы.

Заключение

Выбор правильного маркировочного оборудования сводится к пониманию одного фундаментального компромисса. Вы должны сбалансировать необходимость глубокого, жесткого механического воздействия и быстрой высококонтрастной оптической абляции. Технология точечной обработки гарантирует, что ваши отметки выдержат самые суровые условия постобработки. Лазерная технология обеспечивает непревзойденную скорость и невероятную эстетическую точность.

Окончательное решение о закупках должно определяться вашей производственной средой, этапами обработки почтового штемпеля и инфраструктурой безопасности предприятия. Не полагайтесь только на технические характеристики. Мы настоятельно рекомендуем начать этап тщательного выборочного тестирования. Отправьте материалы подложки выбранному вами поставщику. Прежде чем завершить покупку оборудования, объективно измерьте полученную глубину, читаемость системы технического зрения и истинное время цикла.

Часто задаваемые вопросы

Вопрос: Насколько глубоко может штамповать портативная машина для точечной маркировки по сравнению с лазером?

Ответ: Точечная система обеспечивает значительную глубину от 0,1 мм до 0,5 мм и более. Эта глубина сильно зависит от пневматического давления и твердости основания. Лазеры обычно позволяют получить очень неглубокие отметки, обычно менее 0,1 мм. Для получения более глубокой гравировки с помощью портативного лазера требуется несколько медленных проходов, что серьезно затрудняет производство.

Вопрос: Безопасно ли использовать ручные лазерные маркираторы в открытых цехах?

Ответ: Они небезопасны для открытого использования без строгих мер предосторожности. Портативные лазеры с открытым лучом относятся к устройствам класса 4. Они требуют строгого соблюдения требований OSHA и FDA. Необходимо использовать специализированные светонепроницаемые кожухи. Операторы и прохожие должны носить защитные очки с определенной длиной волны, чтобы предотвратить необратимое повреждение сетчатки из-за рассеянных отражений.

Вопрос: Может ли система точечной маркировки создавать машиночитаемые QR-коды или коды Data Matrix?

О: Да, они абсолютно точно могут создавать 2D-коды. Однако их чтение требует определенных условий. Во время настройки необходимо обеспечить точное расстояние между точками. Вам также потребуются специализированные сканеры штрих-кода DPM (Direct Part Mark), оснащенные подсветкой под малым углом, чтобы успешно считывать физические тени микрократеров.

Вопрос: Какова максимальная твердость материала, которую может определить упрочняющий станок?

Ответ: Системы точечной обработки сталкиваются со строгими механическими ограничениями, основанными на твердости материала. Обычно их максимальная твердость составляет от 60 до 62 HRC (шкала твердости Роквелла). Если вам нужно маркировать сверхзакаленные инструментальные стали, авиационно-космические титановые сплавы или твердые карбиды, вместо этого вам следует использовать лазерную маркировочную машину.
