Как выбрать станок для лазерной резки труб для производства металлических труб малого диаметра

Если вы недавно гуляли по производственному цеху, вы, вероятно, заметили огромный сдвиг в производстве металла. Спрос на миниатюрные высокоточные металлические компоненты стремительно растет. Последние отраслевые данные подчеркивают резкую тенденцию роста в области обработки микротрубок, в основном обусловленную двумя секторами: рынком электромобилей (EV), которому требуются очень сложные тонкостенные линии подачи жидкости для терморегулирования, и промышленностью медицинского оборудования, которая требует безупречной отделки минимально инвазивных хирургических инструментов. Этот быстрый переход к микропроизводству диктует суровую реальность для цехов: обрабатывающее оборудование должно перейти от грубой механической резки к хирургической, бесконтактной точности.

Традиционные методы резки, такие как ленточные пилы, абразивные лезвия или стандартные плазменные резаки, просто не подходят для обработки деликатных трубок. Они часто вызывают деформацию материала, вызывают серьезные термические деформации и оставляют грубые внутренние заусенцы, требующие дорогостоящей вторичной обработки. Чтобы преодолеть эти механические ограничения, специализированный станок для лазерной резки труб стал окончательным решением для современного цеха. Заменяя физические лезвия сфокусированным светом, производители достигают высокоскоростной резки без заусенцев. В этом руководстве команды по закупкам и инженеры-производители знакомятся с точными спецификациями оборудования, функциями автоматизации и интеграцией производственных линий, необходимыми для эффективного масштабирования производства труб малого диаметра.

Ключевые выводы

• Трубы малого диаметра требуют специальных электрических сервопатронов и высокого ускорения машины (1,0G+), чтобы предотвратить разрушение конструкции и максимизировать часовую производительность.

• Соответствие мощности волоконного лазера конкретной толщине стенки имеет решающее значение; чрезмерное увеличение мощности приводит к расточительству капитала, а недостаточная мощность создает серьезные узкие места в производстве.

• Автоматизированная подача пакетов и интеллектуальная сортировка на выходе имеют основополагающее значение для масштабирования операций без увеличения затрат на рабочую силу.

• Интеграция линейного станка для лазерной маркировки непосредственно в производственный процесс обеспечивает соблюдение нормативных требований без ущерба для времени цикла.

• Оценка совокупной стоимости владения (TCO) и местной инфраструктуры поддержки производителя так же важна, как и анализ исходных характеристик машины.

Уникальные проблемы производства металлических труб малого диаметра

В контексте промышленной лазерной обработки термин «малый диаметр» обычно относится к металлическим трубкам и трубкам с внешним диаметром (НД) от 10 мм до 50 мм, часто с очень тонкими стенками от 0,5 мм до 3 мм. Обработка этих конкретных размеров создает уникальный набор инженерных препятствий, с которыми не могут справиться стандартные труборезные станки.

Деформация материала и проблемы с зажимом
Тонкостенные трубы полностью лишены структурной жесткости тяжелой углеродистой стали. Представьте себе, что медную трубку диаметром 15 мм подают в традиционную зону резки. Если стандартный гидравлический патрон приложит хотя бы немного большее давление, трубка мгновенно приобретет овальную форму. Это испортит всю партию и заклинит питатель. Более того, избыточное тепловыделение от элементарных режущих инструментов изменяет металлургию тонкой трубки, вызывая локальное коробление и изменение цвета.

Прецизионные предприятия и предприятия с микродопусками,
использующие небольшие трубы, работают под строгим контролем качества. Медицинский стент или линия впрыска топлива в аэрокосмической отрасли требуют абсолютной точности размеров. Режущее оборудование должно обрабатывать детали сложной геометрии, такие как пересекающиеся отверстия, фаски и микропазы, без внутренних заусенцев. Устранение вторичной полировки необходимо для поддержания рентабельного цикла.

Скорость и выпуск больших объемов
Заказы на трубы малого диаметра редко бывают небольшими. Поскольку отдельные детали легкие и быстро расходуются при сборке, производственные циклы часто достигают десятков тысяч единиц. Поэтому технологическое оборудование должно поддерживать высокие динамические скорости. Бесконтактная лазерная резка решает эти болевые точки, устраняя физическое воздействие на трубу, фокусируя микроскопическую зону термического воздействия (ЗТВ) и работая на скоростях, недостижимых для механических лезвий.

Основные характеристики для оценки станка для лазерной резки труб

Выбор правильного оборудования требует выхода далеко за рамки основных маркетинговых показателей. Вы должны согласовать основное оборудование машины с особенностями физики хрупких трубок. Чтобы упростить задачу, мы обрисовали важные различия в выборе оборудования.

Специализированная конструкция патрона
Патрон — это механическое сердце машины, отвечающее за удержание и подачу сырья. Для небольших диаметров стандартные гидравлические патроны совершенно недостаточны из-за их агрессивной бинарной силы зажима. Вместо этого инженерам приходится оценивать полноходовые пневматические или электрические патроны с сервоприводом. Эти системы обеспечивают точное, программируемое давление зажима, мягко, но надежно захватывая деликатные трубки. В частности, усовершенствованная конструкция с несколькими патронами сводит к минимуму «хвостовую» длину — неразрезаемые отходы на конце трубы — что значительно снижает отходы материала при больших объемах работ.

Источник лазера и мощность
Волоконная лазерная технология является бесспорным стандартом резки металлических труб, обеспечивая превосходное качество луча и поглощение энергии в отражающих металлах. Однако выбор правильной мощности — распространенная ловушка. Для тонкостенных трубок малого диаметра и толщиной менее 3 мм оптимальным вариантом обычно является лазерный источник мощностью от 1 до 3 кВт. Инвестиции в лазерный источник мощностью 10 кВт для трубок из нержавеющей стали диаметром 1,5 мм приносят уменьшающуюся отдачу; скорость резки в конечном итоге ограничивается механическим движением станка, а не мощностью лазера. Выбор подходящей мощности снижает первоначальные капитальные затраты и сводит к минимуму текущее потребление электроэнергии.

Скорость резания в зависимости от ускорения машины
При обработке крупных конструкционных труб основным показателем является максимальная скорость. Напротив, для небольших труб требуется множество сложных отверстий, прорезей и коротких отрезов. Следовательно, ускорение машины, измеряемое в перегрузке, гораздо более важно. Режущая головка часто включается, останавливается и меняет направление за доли секунды. Машина с высоким ускорением выполнит сложные схемы резки значительно быстрее, чем машина с более высокой максимальной скоростью, но медленным прохождением поворотов.

Возможности автоматизации для крупносерийного производства

Для достижения приемлемого возврата инвестиций (ROI) промышленное режущее оборудование должно работать непрерывно. Ручная загрузка и разгрузка небольших труб не только опасна для операторов с эргономической точки зрения, но и создает огромные узкие места на производстве.

Автоматические системы загрузки пачек
Автоматический загрузчик пачек является важной функцией для операций масштабирования. Операторы могут загрузить целую пачку необработанных трубок в промежуточный магазин в начале смены. Затем система автоматически отделяет, измеряет и подает отдельные трубы в лазерный патрон без вмешательства человека. Это гарантирует, что машина поддерживает максимальное время горения дуги, позволяя одному оператору управлять несколькими производственными ячейками одновременно.

Интеллектуальная сортировка и разгрузка.
После того как небольшая деталь отсоединена от основной трубы, ее необходимо безопасно удалить. Стандартные падения под действием силы тяжести могут привести к появлению вмятин или царапин на свежесрезанных деликатных деталях при ударе. Дальновидные инженеры ищут интеллектуальные системы разгрузки с сервоуправляемыми механизмами опускания и автоматическими сортировочными конвейерами. Эти системы защищают поверхность вырезанных деталей и могут автоматически отделять готовые детали от металлолома, подготавливая их к следующему этапу сборки.

Synergy производственной линии: интеграция резки с автоматизированной маркировкой деталей

В современных производственных условиях обрезка трубы по длине — это только первый шаг. Строгое соблюдение нормативных требований требует легкого отслеживания деталей на протяжении всего их жизненного цикла, от заводского цеха до развертывания конечным пользователем.

Необходимость в отслеживаемости
В таких отраслях, как автомобилестроение и аэрокосмическая промышленность, действуют жесткие стандарты качества. Для каждого компонента требуется проверяемая промышленная маркировка отслеживания, прежде чем он покинет предприятие. Обычно это включает в себя гравировку постоянных двумерных матричных кодов, номеров партий или серийных данных непосредственно на изогнутой металлической поверхности трубки.

Маркировка в линии и в автономном режиме
Традиционно нарезанные трубы собираются в контейнеры и транспортируются на отдельную рабочую станцию ​​для ручной гравировки. Этот автономный процесс приводит к человеческим ошибкам, требует дополнительной рабочей силы и серьезно нарушает производственный процесс. Оптимальным решением является интеграция лазерной маркировки производственной линии непосредственно после процесса резки, обеспечивая непрерывную обработку деталей по мере их выхода с выходного конвейера трубчатого лазера.

Аппаратные решения и результаты.

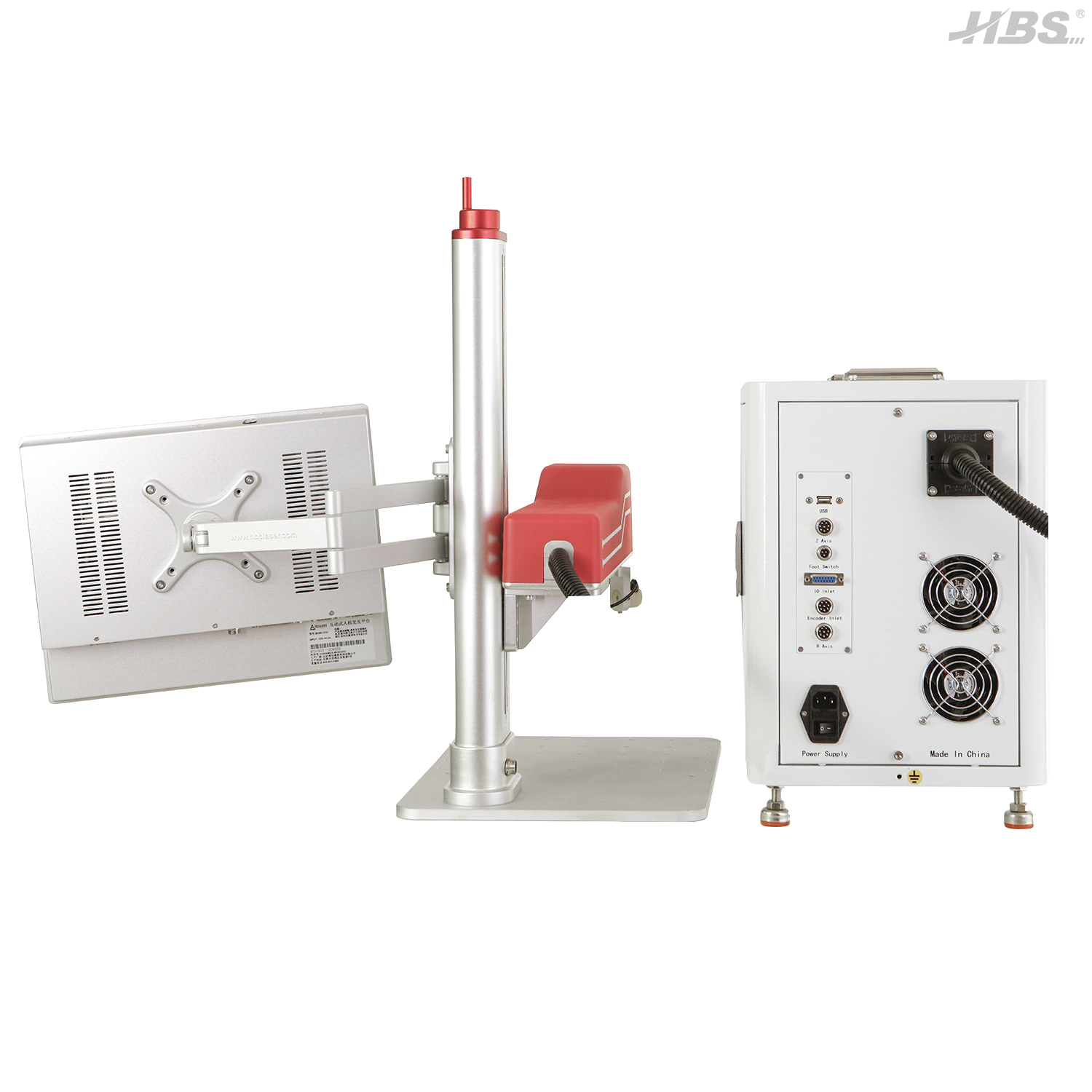

Для эффективной реализации этой синергии необходимы определенные конфигурации оборудования. Использование надежного маркировочного устройства, такого как волоконный лазер мощностью 20 или 30 Вт, оснащенного выделенными портами ввода-вывода, позволяет программируемому логическому контроллеру (ПЛК) основного станка для резки труб посылать точные триггерные сигналы на маркер. На линиях большого объема интеграция автоматической лазерной маркировочной машины с возможностями летающей маркировки может даже выгравировать необходимые данные, не останавливая конвейерную ленту. Это создает производственную ячейку с замкнутым циклом, которая исключает ручную маркировку и обеспечивает абсолютную точность данных.

Программное обеспечение и системы управления для оптимизации производства

Физическое оборудование трубчатого лазера столь же эффективно, как и программное обеспечение, управляющее его движениями. Передовые системы управления ЧПУ необходимы для преобразования чертежей САПР в эффективный физический результат.

Усовершенствованные алгоритмы раскроя
Использование материалов напрямую влияет на прибыльность магазина. Усовершенствованное программное обеспечение для раскладки труб рассчитывает наиболее эффективный способ расположения нескольких различных деталей на одной длине необработанной трубы. Оптимизируя траектории резки и используя алгоритмы, которые используют общие линии резки соседних деталей, программное обеспечение сводит к минимуму металлолом и увеличивает выход каждой необработанной трубы.

Возможности 3D-резки труб
Трубы малого диаметра часто требуют сложной 3D-геометрии для облегчения последующей сборки, например, прецизионная сварка или механическое соединение. Высококачественное программное обеспечение станка легко обрабатывает импортированные 3D-модели (например, файлы STEP или IGES) и автоматически генерирует траектории движения инструмента для седельных соединений и пересекающихся отверстий. Он активно компенсирует физическую толщину стенки трубы, обеспечивая идеальную посадку.

Интеграция ERP/MES
На предприятиях уровня предприятия лазерный резак для труб не может работать в информационном хранилище. Современные системы управления обеспечивают надежное сетевое подключение, что позволяет им подключаться непосредственно к заводским системам планирования ресурсов предприятия (ERP) или системам управления производством (MES). Руководители производства могут отслеживать время безотказной работы оборудования, контролировать использование материалов в режиме реального времени и анализировать показатели выполнения заданий с помощью централизованной цифровой панели управления.

Анализ затрат: расчет окупаемости станка для лазерной резки труб

Приобретение специализированного лазерного оборудования представляет собой значительные капитальные затраты. Однако истинная финансовая картина вырисовывается при оценке операционной экономии в течение жизненного цикла машины.

Первоначальные затраты по сравнению с эксплуатационной экономией.
Хотя первоначальные инвестиции значительны, трубчатый лазер эффективно заменяет несколько традиционных станков, включая ленточные пилы, дрели, фрезерные станции и колеса для снятия заусенцев. Объединив эти разрозненные этапы в единый автоматизированный процесс, производители значительно сокращают прямые затраты на рабочую силу и освобождают ценную площадь.

Расходные материалы и обслуживание
Технология волоконного лазера по своей сути является полупроводниковой. Благодаря отсутствию движущихся частей внутри модуля лазерной генерации и необходимости использования дорогих лазерных газов затраты на техническое обслуживание значительно низки. Основные эксплуатационные расходы сосредоточены на режущей головке, а именно на недорогих защитных линзах и медных насадках, замена которых занимает у оператора всего несколько минут.

Как правильно выбрать производителя и партнера по поддержке

Технические характеристики машины — это только половина дела. Надежность и инженерный опыт производителя оборудования одинаково важны для долгосрочного успеха.

Отраслевой опыт и индивидуализация
Покупателям следует активно искать производителей, которые обладают проверенными практическими примерами, особенно в области обработки труб малого диаметра. Поставщик, основной опыт которого заключается в резке массивных балок из конструкционной стали, может не полностью осознавать динамику микродопусков, необходимую для 12-миллиметровых труб из нержавеющей стали медицинского назначения. Кроме того, идеальный партнер-производитель должен предлагать инженерную гибкость. Это включает в себя возможность обеспечить индивидуальную интеграцию программного обеспечения, специальные модификации патронов, а также опыт беспрепятственной связи трубореза со вторичными системами автоматизации.

Послепродажное обслуживание и обучение
Промышленное режущее оборудование требует профессиональной установки и тщательного обучения операторов. Тщательно оцените послепродажную инфраструктуру производителя. Убедитесь, что они обеспечивают всестороннее обучение на месте, оперативную удаленную диагностическую поддержку и поддерживают надежный местный запас запасных частей, чтобы предотвратить длительные простои производства.

Заключение

Выбор оптимального станка для лазерной резки труб для производства труб малого диаметра требует стратегической оценки точности патрона, соответствующей мощности лазера и динамического ускорения. Если выйти за рамки самого резака и рассматривать машину как часть интегрированной производственной линии с автоматической загрузкой, интеллектуальной сортировкой и встроенной маркировкой для отслеживания, это обеспечит максимально возможную рентабельность инвестиций.

Готовы устранить узкие места и расширить свои возможности микропроизводства? Нужна ли вам автономная высокоточная режущая ячейка или полностью интегрированная производственная линия с системами маркировки с поддержкой ввода-вывода для беспрепятственного отслеживания, выбор правильного оборудования имеет первостепенное значение. Посетите https://www.hbs-lasers.com, чтобы ознакомиться с полным спектром решений для промышленной обработки и автоматической маркировки, адаптированных к вашим конкретным требованиям к полу.

Часто задаваемые вопросы

Какой минимальный диаметр трубы может обрабатывать стандартный станок для лазерной резки труб?

Обычно стандартные промышленные трубчатые лазерные станки предназначены для обработки труб диаметром до 15 или 20 мм. Однако специализированные станки, разработанные специально для труб небольшого размера, могут успешно обрабатывать трубы диаметром всего 10 мм или даже 8 мм, при условии, что они оснащены высокоточными электрическими сервопатронами для предотвращения дробления материала.

Может ли трубчатый лазерный резак обрабатывать металлы с высокой отражающей способностью, такие как медь или латунь?

Да. Современные источники волоконного лазера работают на длине волны (около 1064 нм), которая сильно поглощается металлами. В отличие от более старой технологии CO2, волоконные лазеры могут легко и безопасно резать материалы с высокой отражающей способностью, такие как медь, латунь и алюминий, которые часто используются в устройствах малого диаметра, таких как катушки отопления, вентиляции и кондиционирования воздуха и электрические компоненты.

Как интегрировать маркировку отслеживания в процесс резки труб?

Используя систему маркировки, оснащенную протоколами связи ввода-вывода, инженеры могут установить автоматизированную станцию ​​гравировки непосредственно над разгрузочным конвейером. ПЛК лазерного резака запускает маркер при прохождении детали, что позволяет полностью автоматизировать обработку данных без добавления ручного труда или замедления первичного цикла резки.

Нужен ли мне лазер мощностью 6 кВт для металлических труб малого диаметра?

Обычно нет. Если максимальная толщина стенок трубок малого диаметра менее 3 мм, высокоэффективным будет волоконный лазер мощностью от 1,5 до 3 кВт. Выбор более высокой мощности не приведет к значительному увеличению скорости резки тонких материалов, но существенно увеличит как первоначальную закупочную цену, так и текущее потребление электроэнергии.

Как предотвратить накопление шлака внутри труб малого диаметра во время резки?

Предотвращение образования внутреннего шлака (разбрызгивания) в небольших трубках требует точного контроля давления вспомогательного газа (обычно азота или кислорода) и оптимизации положения фокуса лазера. Кроме того, в некоторых современных станках используется защита от брызг или впрыскивается мелкий туман/жидкость в трубку во время процесса резки, чтобы предотвратить прилипание расплавленного металла к противоположной внутренней стенке.

Каковы типичные сроки окупаемости инвестиций в специализированный трубчатый лазер малого диаметра?

Хотя этот показатель варьируется в зависимости от объема производства, большинство крупных контрактных производителей видят полный возврат инвестиций в течение 12–18 месяцев. Такая быстрая окупаемость инвестиций достигается за счет объединения нескольких механических операций (резка, сверление, удаление заусенцев) в один процесс, что значительно снижает затраты на рабочую силу и практически исключает отходы материала за счет передовых конструкций раскроя и многопатронных патронов.
